直流伺服恒流功放01

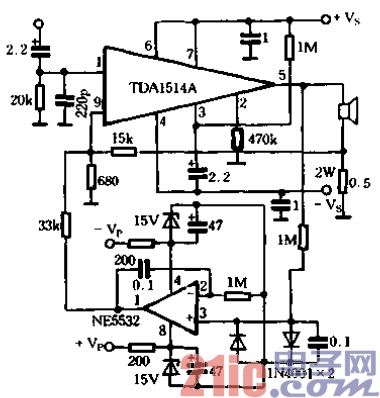

前些日子从某公司购得一块直流伺服恒流式立体声功放印制电路板，它采用TDA1514A

集成电路，如图5-103所示。听后马上觉得其高频浓郁显得浮躁，低音厦乏，给人以千瘪呆板

的感觉，另外其开、关机时“卟哧”声很大。后来虽然参考了有关电子报刊，并对其作了些

改进，但音质仍不能让人满意6最后在万般无奈的情况下，把线路恢复到飞利浦推荐的电路，

放入原来的唱片试昕，马上就觉得与原来不一样，低频表现出来了，而且显得有弹性，曲子

的高中低频分布显得协调，高音不在刺耳但仍十分清晰，一扫原来呆板干硬的感觉，而且开、

关机时“卟哧”声几乎听不见了。就这样又听了几天，感觉低频仍嫌不足，于是把图5-104中

AB点交流负反馈的低端截止频率，要比交流负反馈网络改成准交流负反馈好，如图s-105所

示。因为准交流负反馈的低端截止频率要比交流负反馈的低得多，显然它要比直流负反馈稍

高，但其对扬声器零电位的保持能力要比直流负反馈高一个数量级。通电后用数字表测其输

出直流电压仅3mV左右，放人唱片细听，发现其低音潜得比原来更深，高音细腻了许多，直

到这时才感到满意
