大功率运算放大器01

L M12是美国国家半导体公司(NS)推出的一种大功率运算放大

集成电路，它在4fl负载时功率可达150w，失真仅为0.ol%，功率

带宽60kHz，驱动无功负载时，输出功率可达8DOW.

    I.M12具有以下特点：输入保护~受控启动、热限制、过压切断

及动态安全范围保护口

    1.M12为四脚T()-3封装，如图5-137所示，外壳接- vu:，

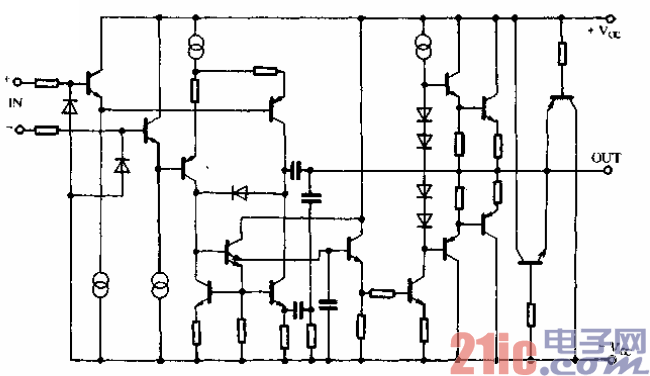

接【？]面为金和钼以防止热疲劳。内部等效电路如图5-138所

示。

    1，M】2不需要任何复杂的开关设计就能输出相当大的

功率．也可并联或桥联以获得更大的输出功率。该集成电路

可用于功率电源、高压稳压器、高性能音响放大器、X一】，绘

躅仪I及其它伺服控制系统。如图5-140为NS公司推荐的用

I。M12装制的音响功率放大器原理固．供读者参考。
