自制电流负反馈电子分频式功率放大器02

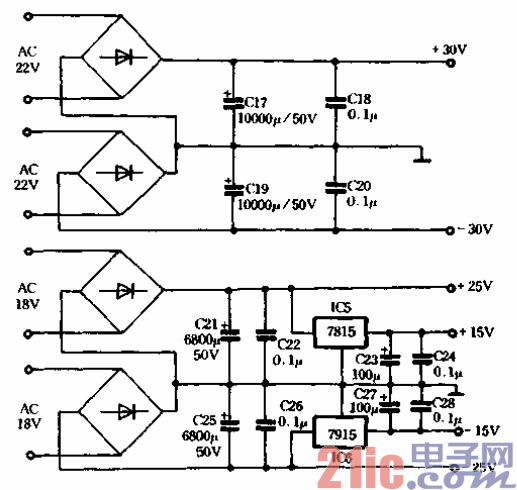

该机电原理图如图5·1 1 2所示。图中是一个声道的电路图唪

    从图中可以看出，整个电路十分简洁。它由以下几个部分组成：

    (1)电子分频部分6 ICl为有“运放之皇”之称的NE5532口它与周围的阻容元件构成了

一个典型的有源二阶滤波器6输入信号经过分颇后进人后面的功放单元分别放大。按图中数

据该滤波器分频点为3. 7kHz，若需改动，只需简单计算后改变滤波器的阻容元件即可。

    (2)功放部分心IC3为TDA1514. lC4为LM1875，它们分别担任低、中、高频段的放大。

可以看出，该部分与大部分功放电路的最大区别在于其增加了负反馈电路p一般功率放大器

采用的反馈形式皆为电压负反馈，而本机则采用了电流负反馈。R15. R23把流过扬声器的电

流取样，反馈到放大器的输入端，使放大器以固定电流方式驱动负载。这样，扬声器也成了

负反馈网络的一个部分，可以消除扬声器阻抗对电声系统瞬态特性的影响，使系统瞬态失真

溅至最小，从而改善了音质。此外，采用了电流负反馈后，功放的输出功率随着负载阻抗的

增大而增大，与电子管功放的输出负载特性相似，对改善音质也是有利的。
