简单的功率放大器

大功率模块，只有五只引脚，内部输出对管采用互补的大功率场效应管，外

围不用任何元件日它输出功率大、线性好、频响宽、失真小，特别是其有对大动态信号响应

迅速的特点，因而在中初级音响制作中得到了广泛的应用9

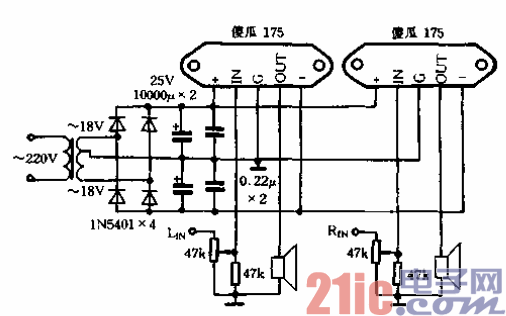

    傻瓜175管脚排列和应用电路如图3-17所示9傻瓜1 75本身也带有散热器，与内部电路

绝缘，但工作时仍要加散热器，散热器尺寸以不小于250mm×120mm×2mm为宜。应用时推

荐工作电压为±22V。采用8fl负载时，额定输出功率为35W，最大功率为75w，这时听感最

佳，听起来颇有讨人喜欢的电子管放大器风味审傻瓜1 7 5外围虽不用任何元件，但供电的质

量必须上乘，滤波电解电容以不小于10000V:F为宜，并联在其上的0.22ruF CBB电容对提高本

功放的高频反应有利由供双道工作时，电源变压器选用200W的，次级输出为2×18V，如果

采用环形变压器会更好一些a制作时采用双单声道结构，电源部分公用，两只傻瓜1 7 5各作

左，右声道放大。印制板设计为整体结构，要求采用环氧板。整流二极管采用3A～SA的即

可甲
