用质优开关稳压电源供电的STK6303合并式功放

提问者：e085086068 地点：- 浏览次数：9050 提问时间：11-25 21:31

我有更好的答案

1条回答: moxlanlan 11-30 08:02

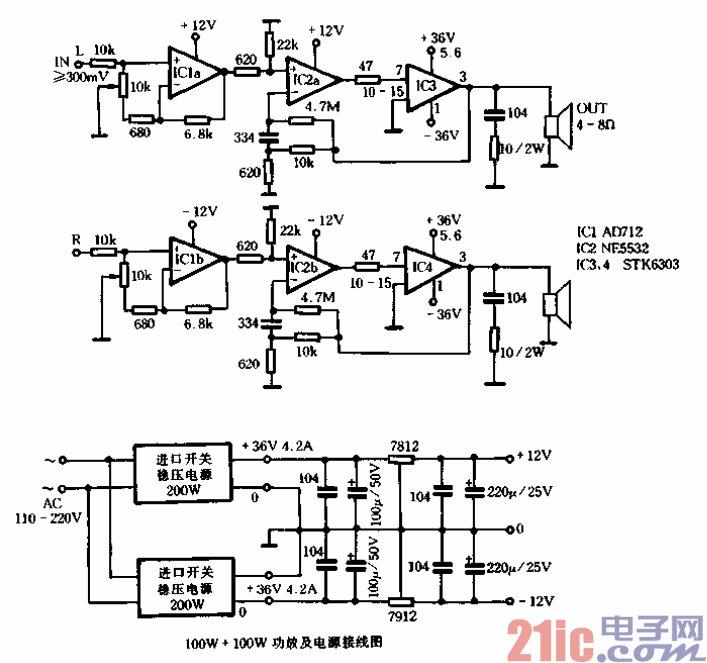

电路原理如图3-51所示t功放部分采用日本三洋公司翩造的STK6303大功率厚膜集成

电路，其供电电压最大可达士sov，输出电流可达loA左右司单片电路在稳压供电士36V，就

能得到loOw的正弦功率。在电路中的运放AD712为负反馈式音量控制十其优点是本身为一

优质的增益可调的（O～l0倍）前置级，采用性线电位器，平衡度高，控制过程全无噪声，很实

用，值得推广。NE5532作为厚膜电路STK6303的推动级，是一种准Ⅱ二模式，本级增益约15

倍由该功放的输入灵敏度为300mV，阻抗约lOktl，可适应各种常用信号源（当然要注意阻抗

匹配等）。
