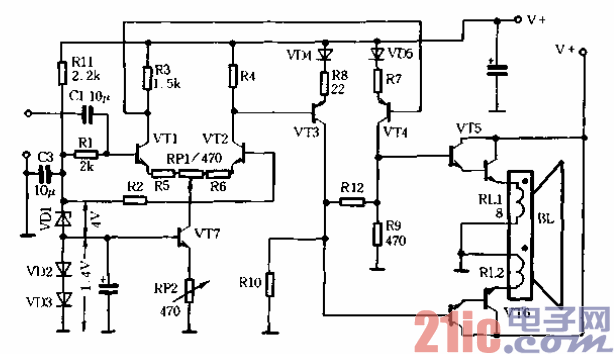

直接耦合推挽功率放大电路

VT1、VT2构成差动式输入级．VT7是它的恒流源。R1、

VDl, VD2. VD3, RP2共同决定输入缓和整机的静态工作点。输入级的两输出端直接与电压

放大级VT3，VT4的基极相连。功放级VT5VT6采用两只相同的导电极性的达林顿NPN

三极管，两管基极分别直接与电压放大级VT3, VT4的集电极相连o VT3. VT4. VT5. VT6

均被偏置于甲乙类工作状态，BL是双音圈扬声器，两音圈阻抗相等，以相反的相位分别直接

与功放级VT5，VT6的发射极串联。

    当输入信号输入正半周时，根据差分放大电路原理：VTl,VT 2两管集电极输出信号电

压大小相等，极性相反。lcl增加，集电极负载电阻R5上的电压降增加，VT3发射结正向偏

压增加，lcz降低，集电极负载电阻R4上的电压降减低，VT4发射结正向偏压降低口因此，

VT4截止。VT3导通，集电极电流随输入信号而变化，经功放管VT5进一步放大后t，rE流过

双音圄扬声器的RI_1音圈，在它上面得到相应的正半周，推动扬声器纸盆向外运动（设向外）o

当输入信号输入负半周时，VT3截止、VT4导通，集电极电流随输入信号而变化，经功放管

VT6进一步放大后流过双音圈扬声器内的RL2音圈。在它上面得到相应的负半周，推动扬声

器纸盆向内运动（RI.1 .RI.2相位相反）口这样虽然两只功放晶体管分别在不同的半个周期内导

电，各输出半个信号周期，但在双音圈扬声器上就直接合成一个完整的信号周期，同时完成

电声转换。
