简洁精练的DC功率放大器

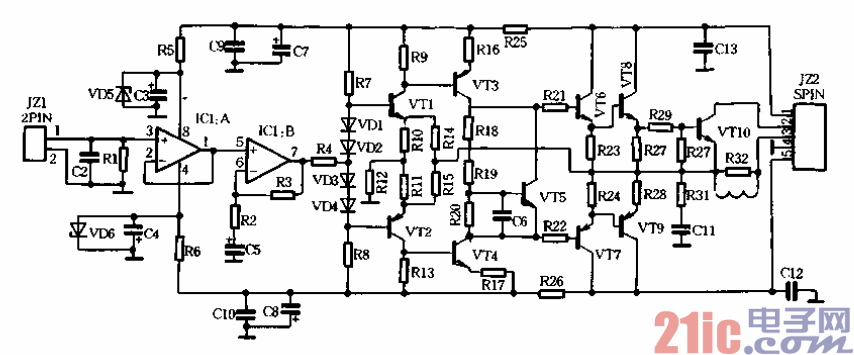

用B本‘‘ROHM"系列晶体管构成的纯DC功放原理如图6-18所示（电源及保护电路略）a

部分ROHM管性能参数和本功放特性如表6-2和表6-3所示。输人信号经C2. Rl低通处理

后送往ICIA作缓冲放大，再由ICIB及VT1～VT4组成的电压放大级分别作5倍、8倍的电

压放大，然后将信号送入VT6. VT7构成的电流推动级，最后由VT8. VT9完成功率放大孕

lc选用正宗NE55320 VT1、VT2用，T高达500MHz的C556.C546，这对提高放大器瞬态

响应起着至关重要的作用帚VT3～VT9均用¨ROHM"公司的中大功率管。特别是VT5用中

功率管系列，能良好地对大功率管的温度进行跟踪，更有效地对功放因温升而引起的工作点

漂移予以校正。电路装好经检查无误后即可通电，调节R28使R28两端压降为5～8mV，然

后将其换成同阻值固定电阻即可（此时VT8,VT9静态电流为20～32mA）。
