互补差动全对称功率放大器02

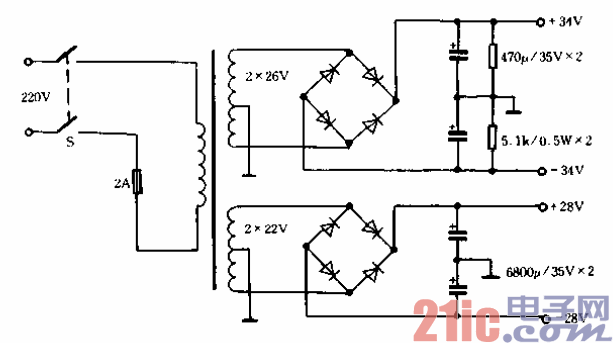

本机电路如图4-7所示白输入级采用互补差动电路，一方面它可充分发挥差动电路共模抑

制比高的优势，同时互补推挽的运用，可减少非线性失真，增大动态范围。4只差动管射极分

别接人负反馈电阻，既可减小本级失真。晶体管VT5, VT6是作恒流用的亭VT7. VT8组成

推动级，射极电阻同样起着稳定增益、改善线性的作用6电容C3.C4可防止高频自

激。

    晶体管VT9～VT14组成交叉耦台推挽电路。它的最大特点是工作点不需调试亡末级功故

管自动稳定在甲乙类工作状态寺常见的交叉耦舍电路如图4-8(a)所示，它只宜用于负载阻抗

大的场台，否则动态范围将减小。解决的办法一是加自举电路，如图4-8(b)所示，但此法缺

点是激励管功耗大，放大器功率效率低，同时瞬态影响变差I二是增加一只二极管和一只小

功率激励管，即可克服第一种方法中的缺点亡

    本电路第三个特点是大环路反馈电路。首先是采用100%直流负反馈，阻保证通电后t输

出端直流电压为OVo R5接入t可以保证输出端不接扬声器时电压亦为ov口其次是反馈信号

由电压反馈（通过R3.R2.Rl）和电流反馈（通过R6.R4.RZ）组台运用D后者的加入还可减少

扬声器非线性失真，使本机音色更加悦珲。C6的作用是超前补偿这样可增加工作稳定性，进

一步减少瞬态互调失真。
