采用开关电源的高保真功放02

(1)电源部分

    用高频开关电源取代笨重、庞大、低效和阻碍音质提高的传统电源，音质有一定的提高6

整个功放的音色使人倍感亲切、柔和。图6-24是工作频率为100kHz的开关电源图，其输出

直流电压在土35V至土45V连续可调，额定输出功率300W，效率大于85%，负载电压波动小

于0. 2%，空载纹渡电压0.2mV，满载70mVo在输入交流170V至270v情况下均能正常工

作。保护电路完善，厚膜组件CF8861内部能高灵敏限流，外部又设置了晶闸管永久性关断电

路，使开关电源的过流及保护短路迅速，工作可靠。

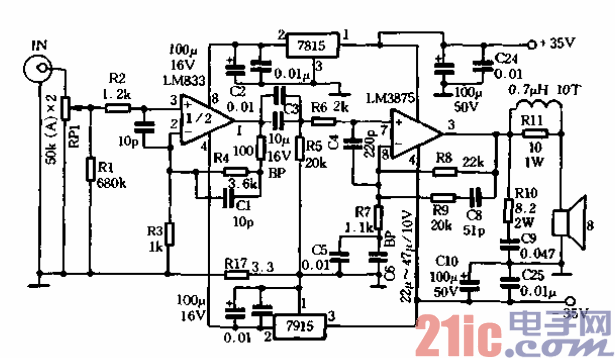

    将开关电源直流输出调整为±35V，供给功放后级LM3875，前置级可简单采用7 81 5和

7 9 1 5供给LM833士isv电压，不必担心信噪比会恶化。

    (2)前置、功放部分

    美国NSC公司的单片集成功率放大器I.M3875是LM1875的升级产品，具有很高的性能

指标口LM3875芯片内部具有完善的过压、欠压、过载、电源短路，热击穿及瞬时高温冲击等

保护功能，性能优于一般分立元件和混台器件组成的放大器，而且外围电路简单，装配方便口

    前置级选用LM833，它在人声和小提琴弦乐方面表现得圆润、细腻，较NE5532出色t贝

是缺少广告性宣传，知名度不如NE5532．在性能指标上，LM833与NE5532不相上下。
