100Wx2功放电路01

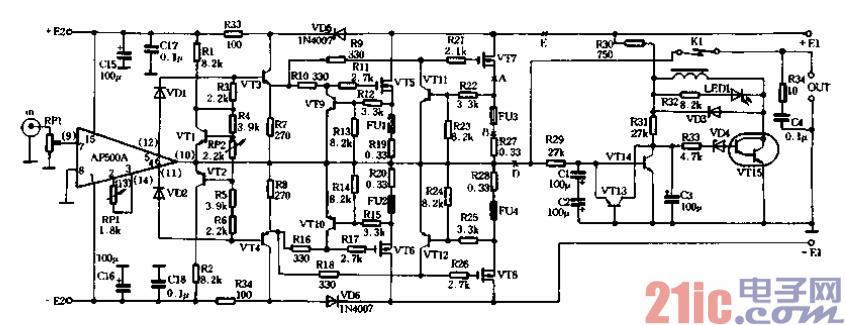

功放主电路如图7-6（其中只画了一个声道），图7-7是本功放配套的电源电路啬图7-6电

路分功率放大与保护电路两大部分6

    功放电路由电压放大、缓冲级、电流放大级、超甲类偏置电路四部分组成。电压放大级

采用AP500A，该器件是耐高压（极限土75v）高速双JFET输入放大器，闭环工作颇响试0～

500kHz，具有自动调零（零漂小于0.02%）等特点。VT3. VT4组成缓冲放大器，它能提高AP

500A的驱动能力，减少后级VMOS场效应管输人结电容对音频谐波的衰减作用。电流放大级

每个声道采用两对互补VMOS对管（如图中的VT5～VT8），并用多管并联推挽输出，除了能

提高电路的输出线性及输出电流能力外，还可提高电路的阻尼系数；VMOS管作电流放大所

表现的出色音质已为多数烧友所赏识，其众多的优点在这里我们就不再赘述。

    功放电路另一特点是功放管采用超甲类偏置。超甲类功放具有甲类不截止和甲乙类效率

高的双重优点o VTl.VT2组成恒压偏置电路，VDl. VD2的作用是只允许前级电流注入到

后级而阻止后级偏置电流流副前级．这样就可实现后级推挽管始终不截止，调整RP2就可以

改变后级推挽功放管的静态电流，一般调在10～60mA左右即可。
