直流电压表和电流表连接电路

在测量某一支路的电压和电流时，除应根据技术要求正确选择电流和

电压表的规格、精度和量程外，在接线时还应把电流表和电压表接在电路

的正确位置上。如果仪表接线不当也会造成较大的测量误差。例如在测量

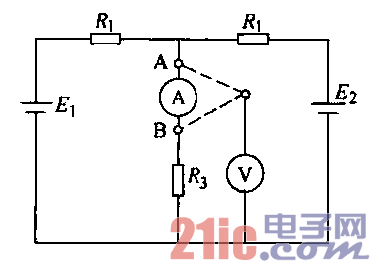

图中兄支路的电流和电压时，伏特表在线路中的连接有两种方法可

供选择，如图中的A点和B点。在A处，电流表的读数为流过风的电流

值，而电压表的读数除含有岛的电压外，还含有电流表两端的电压值，

因此，电压表的读数较实际值来得大。显而易见，当R。的阻值比电流表

的内阻大得多时，电压表宜接在A处；当电压表的内阻比焉的阻值大得

多时，电压表应选择接在B处。实际测量时，某一支路的电阻常常是未知

的，因此，测量时电压表的位置可以由实验方法选定。测量时可分别在A、B两点试一试。如这两种接法

电压表的读数差别很小或无甚差别，即可接在A点；如果这两种接法电流表的读数差别很小或无甚差别，

即可接在B点；若两种接法电流表和电压表的读数均无甚差别，则电压表接于A点或B点均可。．
