晶体管测量仪电路e

图a是一个简易晶体管测试仪电路。它可以测量PNP型和NPN型小功率晶体管的集电极基极反

向电流IeLo、穿透电流j。和共发射极电流放大系数风

    电路说明：Sl是双刀双掷开关，厢做PNP型和NPN型晶体管的测量选择。扳动这个开关，能够把电

  源El的正负槛颠倒过来。S2是由S21、S22、S23、S24组成的四刀四掷开关。下面以PNP型为例，对测

  量k、Iceo和J9的电路做些说明。

    1)J扣的测量，将S2转到1处，电路如图b所示．这时候发射掇是开路的，集电掇接电源负极，

  基扳接电源正极。电阻飓是限流电阻，以防电路接错或者由于插入已经击穿的晶体管而损坏电|流表。电

  流表可以选用100—500mA档。由于小功率锗管的I如为l—lOyA，硅管在l弘A以下，所以电流表指针只

  有微小偏转。

    2)k的测量，将S2转到2处，电路如图c所示。这时候基极是开路的，集电极接电源负极，发

射极接电源正极。电阻且是限流电阻。小功率锗管的j。从几个微安到几百个微安，硅管的j。在几个微

安以下。电流表可以选用L00—500mA档。

    3) p-[yJ测量-先把S2转到3处，电路如图d所示。这时候，电阻R2和可变电位器RP1串联戚偏

流电阻．-调节RP1，可以使晶体管集电极电流从零点几毫安到几十毫安。电流表可以选用5～10毫安档。

集电极电流不同，测得的卢值是有变化的。可以根据晶体管的用途选用集电极电流，比如做变频、中放的，

可以用0. 5—lmA，做低故的，可以用1～2mA，做推挽的，可以用s—lOmA等。    j．

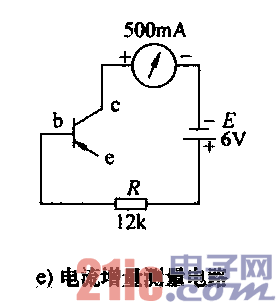

  4)集电极电流调好后。把sz转到4处，电路如图e所示。这时候，电源E2通过Rs、RP2给电流

表一个反向电流lp，调节RP2可以使j。-I。，电流表的指针指零。

    最后按下常开按钮开关S3．通过R，使基极得到基极电流增量Ah。Alb一6V／3Mfl=2tLA。经过晶体

管放大，集电极也获得集电极电流增量A1。。这时候电流表的指针偏转，它的读数就是集电极电流增量

Alc，电流放大系数就可以从下式求得

    p= AI。/AIh

  测量完了，先要把电流表改为5—lOmA档，以保护电流袁，再把S2转回到1处，然后拔下晶体管。
