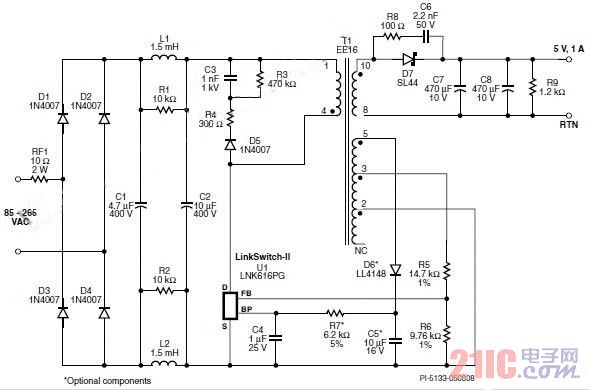

图所示为一个5 W通用输入恒压/恒流(CV/CC)充电器电源的电路图,该设计采用了Power Integrations的LinkSwitch-II系列产品LNK-616PG。本设计适用于手机电池充电器、USB充电器或任何有恒压/恒流特性要求的应用。
在本设计中,二极管D1到D4对AC输入进行整流。电容C1和C2对经整流的AC进行滤波。电感L1和L2以及电容C1和C2组成一个π型滤波器,对差模传导EMI噪声进行衰减。这些与Power Integrations的变压器E-sheild?技术相结合,使本设计能以充足的裕量轻松满足EN55022 B级传导EMI要求,且无需Y电容。防火、可熔、绕线式电阻RF1提供严重故障保护,并可限制启动期间产生的浪涌电流。图显示U1通过可选偏置电源实现供电,这样可以降低空载功耗并提高轻载时的效率。电容C4对U1提供去耦,其值决定电缆压降补偿的数量。
在恒压阶段,输出电压通过开/关控制进行调节,并通过跳过开关周期得以维持。通过调整使能与禁止开关周期的比例,可以维持稳压。还可根据输出负载情况减低开关损耗,使转换器的效率在整个负载范围内得到优化。轻载(涓流充电)条件下,还会降低初级侧电流限流点以减小变压器磁通密度,进而降低音频噪音。随着负载电流的增大,电流限流点也将升高,跳过的周期也越来越少。
当不再跳过任何开关周期时(达到最大输出功率点),LinkSwitch-II内的控制器将切换到恒流模式。需要进一步提高负载电流时,输出电压将会随之下降。输出电压的下降反映在FB引脚电压上。
作为对FB引脚电压下降的响应,开关频率将下降,从而实现线性恒流输出。D5、R3、R4和C3组成RCD-R箝位电路,用于限制漏感引起的漏极电压尖峰。电阻R4拥有相对较大的值,用于避免漏感引起的漏极电压波形振荡,这样可以改善稳压和减少EMI的生成。二极管D7对次级进行整流,C7对其进行滤波。C6和R8可以共同限制D7上的瞬态电压尖峰,并降低传导及辐射EMI。电阻R9充当输出假负载,可以确保空载时的输出电压处于可接受的限制范围内。反馈电阻R5和R6设定恒流阶段的最大工作频率(从而设定输出电流)与恒压阶段的输出电压。
