1500A-7V三相晶闸管调压电镀电源电路b

1500A-7V三相晶闸管调压电镀电源电路b
提问者:chuidi1995 地点:- 浏览次数:6571 提问时间:01-18 00:39
我有更好的答案
提 交
1条回答
60user118 01-27 05:17

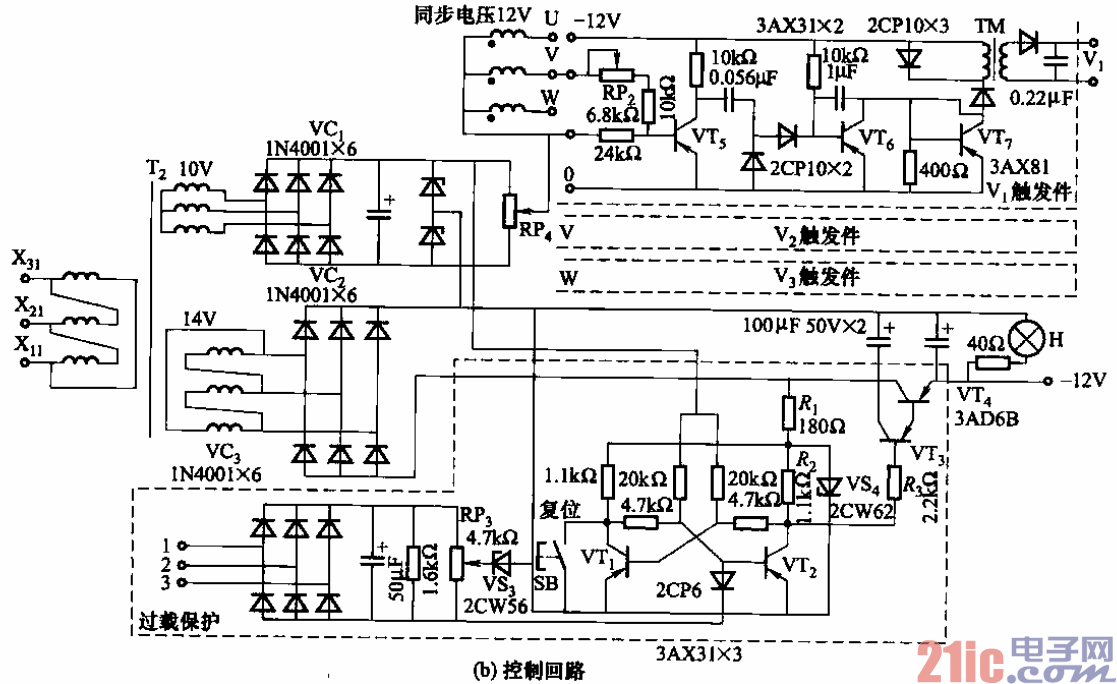

1500A-7V三相晶闸管调压电镀电源电路b


它由主电路、控制电路和保护电路三大部分组成。控制电路包括

触发电路、同步电源等部分。

    给定电压Ug(由RP4给出)和同步电压叠加后,控制触发电路板三极管VT5的工作状

态。电路过载时(设定值由电位器RP3设定,正常情况下,稳压管VS3不击穿),VS3击

穿,VT2导通,VTi截止,VT3、VT4截止,晶闸管关闭,切断主电路,达到过电流保护

的目的。
