高频遥控电路设计电路图

OOK调制尽管性能较差，然而其电路简单容易实现，工作稳定，因此得到了广泛的应用，在汽车、摩托车报警器，仓库大门，以及家庭保安系统中，几乎无一例外地使用了这样的电路。

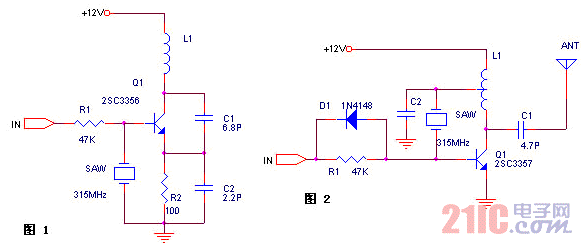

早期的发射机较多使用LC振荡器，频率漂移较为严重。声表器件的出现解决了这一问题，其频率稳定性与晶振大体相同，而其基频可达几百兆甚至上千兆赫兹。无需倍频，与晶振相比电路极其简单。以下两个电路为常见的发射机电路，由于使用了声表器件，电路工作非常稳定，即使手抓天线、声表或电路其他部位，发射频率均不会漂移。和图一相比，图二的发射功率更大一些。可达200米以上。

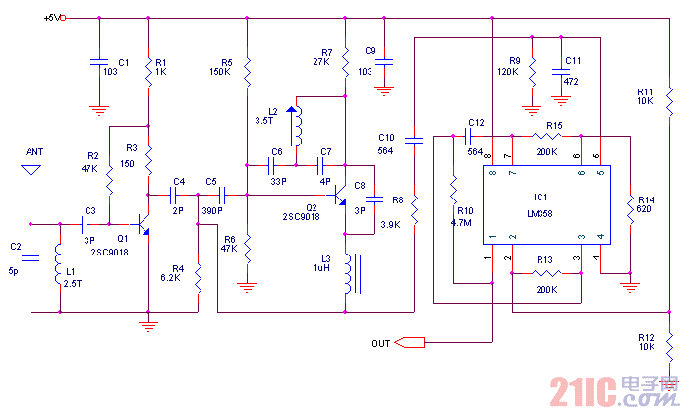

接收机可使用超再生电路或超外差电路，超再生电路成本低，功耗小可达100uA左右，调整良好的超再生电路灵敏度和一级高放、一级振荡、一级混频以及两级中放的超外差接收机差不多。然而，超再生电路的工作稳定性比较差，选择性差，从而降低了抗干扰能力。下图为典型的超再生接收电路。

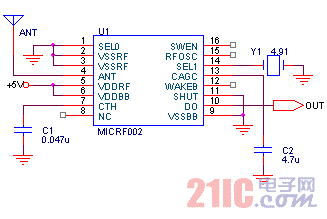

超外差电路的灵敏度和选择性都可以做得很好，美国Micrel公司推出的单片集成电路可完成接收及解调，其MICRF002为MICRF001的改进型，与MICRF001相比，功耗更低，并具有电源关断控制端。MICRF002性能稳定，使用非常简单。与超再生产电路相比，缺点是成本偏高（RMB35元）。下面为其管脚排列及推荐电路。

ICRF002使用陶瓷谐振器，换用不同的谐振器，接收频率可覆盖300-440MHz。MICRF002具有两种工作模式：扫描模式和固定模式。扫描模式接受带宽可达几百KHz,此模式主要用来和LC振荡的发射机配套使用，因为，LC发射机的频率漂移较大，在扫描模式下，数据通讯速率为每秒2.5KBytes。固定模式的带宽仅几十KHz，此模式用于和使用晶振稳频的发射机配套，数据速率可达每秒钟10KBytes。工作模式选择通过MICRF002的第16脚（SWEN）实现。另外，使用唤醒功能可以唤醒译码器或CPU，以最大限度地降低功耗。　

MICRF002为完整的单片超外差接收电路，基本实现了“天线输入”之后“数据直接输出”，接收距离一般为200米。
