自制电视遥控器关断用电器电源电路

自制电视遥控器关断用电器电源电路

提问者：Dockert 地点：- 浏览次数：1965 提问时间：06-19 15:00

我有更好的答案

1条回答: yanan101114 06-24 22:19 回答数：0 被采纳数：0

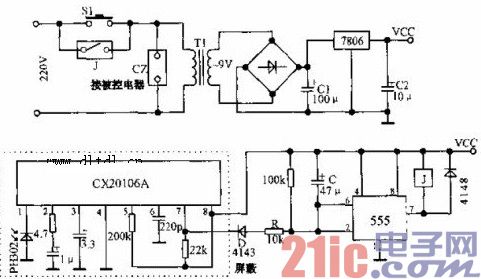

当红外线接收管PH302接收到来自遥控器的信号时，经CX20106A选频放大器输出一个低频信号，此低电平信号经D及R对C充电，使C负端电位下降到低于1/3Vcc时，555电路放电管截止，继电器触电释放，切断供电电源。电路中RC可设置动作灵敏度，一般按下遥控器3-5秒即可。接通电源时按下S1电路即被继电器自锁。

 评论0  赞81
