高性能红外遥控开关电路图

提问者：lkjljljlj 地点：- 浏览次数：1953 提问时间：10-14 02:17

我有更好的答案

1条回答: dd66666 10-17 18:32 回答数：被采纳数：

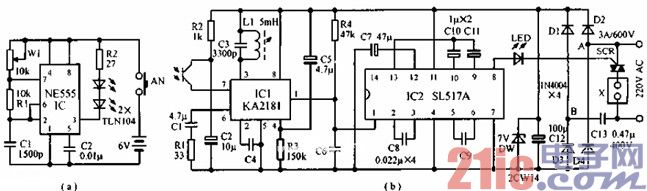

发射器采用555接成多谐振荡器，振荡频率约为35kHz，驱动红外发射管，其正向电流约为60mA。接收器由红外接收头、前置放大与检波、放大与双稳电路及可控硅控制电路等组成。专用红外集成块KA2818内部有前置放大、调谐、检波、AGC和波形修正电路，该电路输出负脉冲波。IC7为声控集成块SL517A，其功能包括：放大、翻转触发、驱动等，每接收一次红外信号，电路翻转一次，可控硅改变一次状态。

 评论0  赞92
