电风扇选频声波遥控开关b

提问者：mvuwerw 地点：- 浏览次数：4700 提问时间：01-24 14:38

我有更好的答案

1条回答: 60user17 01-29 12:57

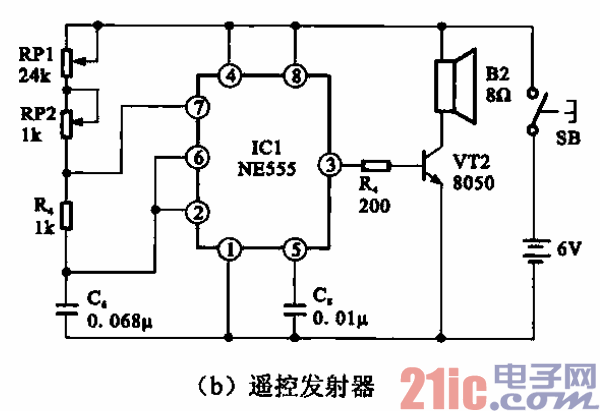

所示为电风扇选频声波遥控开关电路。遥控发射器由NE555和扬声器等构成．NE555的振

荡频率由②、@、⑦脚的RC元件选择，振荡信号为音频信号，该声波由扬声器发出。

接收电路主要是由集成电路IC2 (74LS74)及电风扇电动机控制电路构成的，用于接收来自发射器

发射出的声波信号，井控制电风扇电动机电源的导通，从而实现遥控开关。

 评论0  赞62

1 / 3
