红外遥控调光电路a

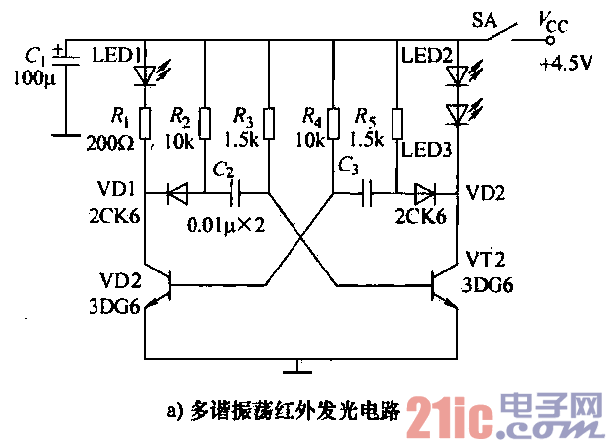

 (1)红外发射电路该红外发射电路如图18-la所示。由晶体管VT1、VT2和阻容元件等构成一个多

谐振荡器。多谐振荡器的工作原理是；昆、兄分别是VT2、VT1的基极偏流电阻，合上开关SA加上电源

电压后，VTZ优先导通，其集屯极呈低电平“O”，此低电平经VD2、C3耦合至VT1的基极，使VT1截

止。VT2导通后，R4、VD2和VT向G充电，充电的结果是使C带上左正右负的电荷，使VT1的基极

电位开始升高。当基极电压升高至一定值后，VT1导通，其集电极的下跳变电平经VDI、岛加至VT2的

基极，使VT2由导通转为截止。过一会儿后，rr、1转为截止，VT2导通。vri、VT2交替导通、截止，

如此地循环下去。所以叫做无稳态多谐振荡器。

    其振荡频率主要取决于充放电时间常数R、G和Ra、岛。

    VT1、VT2起振后的交替导通和截止，接于其集电极上的LED2、LED3和LED1交替发出红外光和红

色光。LED的可见光用于监示振荡器的工作正常与否，即指示工作状态。

    (2)红外线接收电路  当红外接收管接收到发射器发出的遥控信号后，经KA2184处理后由⑦脚输出

低电平。这一低电平直接加到VT的基极，使其导通，它的集电极输幽的电流在岛上端形成一个高电平输

出。这一高电平通过‰加至凋光电路LS7232的辅助输入端（⑥脚）．作为调光的控制信号。

    接收电路如图18-lb所示，它是一个红外遥控调光电路，当它的⑤脚输入触发信号后，它的⑧脚就会

连续输出控制双向晶闸管导通角的控制脉冲，使双向晶闸管的导通角在41。—160。之间变化。随着双向晶闸。

管导通角的变化，电灯也由暗变亮或由亮变暗，从而实现了对电灯的调光控制。

    在调光过程中，当需要电灯由暗变亮时，可按住遥控器的发射按键不断发送控制信号。这时可以看到

电灯在逐渐变亮，当达到所需亮度时，立即松开发射按键，这时电灯的亮度便停留在这个位置上。如果连

续接下去，电灯又会由亮逐渐变暗，直至熄灭。    。

    需要注意的是：LS7232是一种PMOS型集成电路，因此它的电源极性与常用的CMOS电路搬反，即

它的Vm电源端应当接电源的负极，而虹端则应接电源的正极。

  本电路电源仍采用交流供电、电容G降压，二极管VD1半渡整流。与其他电容降压的供电电路不同

的是，该电源的降压电容G并联了一只220vH的电感，它的作用是用来吸收LS7232所产生的谐波，防止

它通过电源线干扰其他用电器。
