本节介绍采用三星公司THBT- T01/THBT-R01专用发射／接收芯片，由80个引脚组成的微电脑红外
空调遥控器。KFR-24GW(J)型是挂壁式空调器电控系统，采用无线遥控和液晶显示。遥控器由红外遥控
发射器和红外遥控接收器两部分组成。
(1)遥控发射器
1)遥控发射器功能与组成：遥控发射器
的前部装有紫色有机透明玻璃的红外指令信号
辐射窗口，发射器的功能是产生并向前方空间
发射被38kHz调制信号调制的红外线，用以控
制空调器的运转与关停，更好地实现空调器的
各种功能，并能在自身的液晶显示屏上显示出

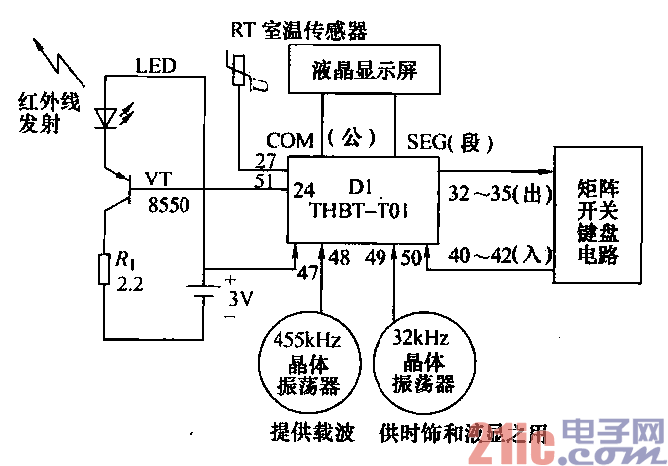

风速、温度、定时等多种功能符号。图18-7为
发射器的原理框图。
