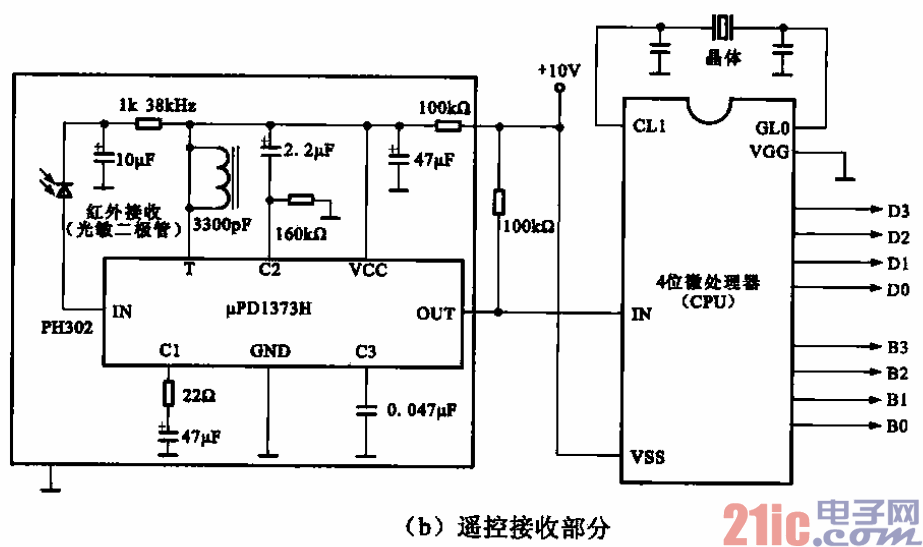

所示为典型红外遥控电路的发射和接收部分。遥控发射器部分主要是由发射芯片htPD1913C、
455 kHz陶瓷谐振器、红外发光二极管、操作按键等部分构成的；遥控接收器部分主要是由遥控接收头
pPC1373H、晶体、4位微处理器及外围元件等部分构成的．
当操作遥控按键时，人工指令信号经发射芯片VPD1913C对控制信号进行编码、调制等处理后输出，
再经放大器VT1放大后，由红外发光二极管发送出去：由遥控接收器部分的光敏二极管接收，并将遥控
信号送入遥控接收头VPC1373H中进行放大、滤波和整形等处理后输出，最终送入微处理器中，使其输
出控制指令，控制被遥控设备动作，实现相应的功能。
