家用多路红外遥控器电路b

现在家庭中，彩电、空谰、音响的遥控器有多个，如果一个遥控器控制多台电器有多好啊！本电路可

以同时对多路家用电器进行遥控，电路具有简单可靠、省电、制作容易等特点，遥控距离8m以上。

    电路的工作原理。本电路由发射和接收两部分组成，如图18-30所示。

    1)发射电路：发射电路如图a所示，以LC2190为核心，其采用双列直插式@脚塑封结构，内含

编码器、调制器等。在发射电路中，S1—S6为编码开关，按下不丽韵开关，集成电路内部形成不同的编码

方式，即能产生6种二进制码。其中S1、S2为连续发射方式．S3—S6为单次发射方式。按该图图中接法，

加入VD1、VD2后，Sl、S2亦成为单次发射方式。C2为脉冲间隔定时电容，由它决定两次发射遥控信息

的时间间隔。编成的二进制码进一步对内部产生的38kHz方渡进行调制。调制后的编码信号由IC1①脚输

出，经VT1放大后，由红外发光二极LED1发出。C2、RP与内部集成电路构成76kHz振荡器。76kHz信

粤经内部分频后得到38kHz信号。由此可见，调节RP可以改变载波频率。当集成电路处于发射状态时，

它同时驱动发光二极管LEDZ作发光指示。R3为其限流电阻。

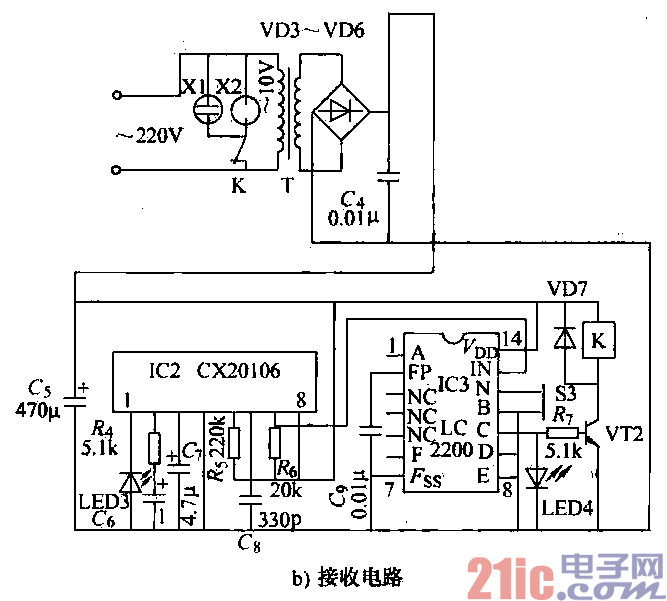

．z)接收电路：如图b所示，接收电路以‘LC2200为核心。遥控器发射的编码信号经过红外接收集

成电路CX20106处理，送LC2200译码居输出控制各路负载。CX20106内含限幅放大、带通滤波、检波、

积分及整形等电路。IJC2200内部含有服幅放大：设彩整形、译码爱误码识别等电路。在接收电路，调制

后的编码信号由gt外接收管LED3接收，并送人：CX20106内部．，经IC内部限幅放大、检波、积分、．整形

后，由IC2⑦脚输出与发射器相一致的去除了38kHz载波的编码信号。兄、G构成内部前置放大器的负

反馈回路，(为检波电容．Ca为积分电容，用以滤除38kHz载波信号及其谐波成分。IC2⑦脚送出的编

码信号进入译码器IC3⑩脚，经过1C3内部整形、译码后，还原成6路信号，分别由A～F端输出。A～F

的输出有自锁和互锁两种方式，这可利用⑩脚M端来选择。当M接Ⅵ砌时，为互锁方式，即同一时刻

A～F只能有一路输出；当M接地时，为自锁方式，即A～F输出端各自形成独立的开关。本电路只画

出一路输出，其余的输出电路完全相同。各人可根据实际需要取相应的输出路数。当C输出高电平时，

该高电平驱动发光二檄管LED4发光指示，显示接收到遥控信号。同时使VT2导通，继电器K得电吸

合，常开触点闭合，电源插座有电，接在插座上的用电器开始工作。直到再按一次遥控开关S3，C输出

端重新恢复成低电平，VT2截止，K释放，用电器停止工作。为了遥控多个电器，电源插座Xl、X2…

X，可多并联几个。
