遥控窗帘电路a

下面介绍的遥控电动窗帘能在距窗口3—5m的距离内有效地控制窗帘的拉开和拉合，既方便了主人又

给家庭增添了现代情趣。这种遥控电动窗帘分为发射机和接收机两大部分，它的电路简单，取材方便，制

作和调试也较容易。

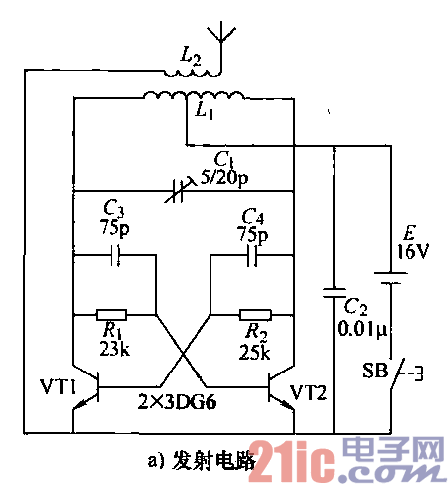

    (1)发射电路工作原理遥控电动窗帘的发射机如图18-33a所示，由晶体管VTI、VT2共同组成电感

三点式推挽振荡器。电路中的托、岛为偏置电阻，G、c{为反馈电容．Cl与L．构成并联谐振回路，调

节C，的容量，即可调谐发射机的振荡频率，振荡频率大约为28—30MHz。Lz是天线耦合线朋，它可将Li

中的高频等幅振荡耦合过来，并由天线向周宙空间发射出去。

  元器件的选用：VT1、VT2为任何型号的NPN型小功率硅管．可选用的型号很多，如3DG6C、

3DG8C; 3DK3等。要求两管的p>80，且两管卢值相近。这两只晶体管的工作频率较高，衡量晶体管工作

频率的重要参数是特征频率jT，它的定义是：髓工作频率的升高，晶体管的口值要下降，fT是J9下降为1

时的工作频率，在这里要求两管的fr> 200MHz。Ci为5/20pF的半可变瓷介电容器；G、cI为50～

lOOpF的云母或瓷介电窑；蜀、岛的阻值在调整时确定，阻值为15～50kfl。    ：

    h用直径L Omm的镀银线或漆包线在直径12mm的圆棒上绕lo固，绕好后在6圈处用导线焊出一抽

头．然后抽出圆棒将线圈拉伸至2,5mm长，做成空心脱胎线圈。

  L用直径o．9mm的镀银线或涛包线在直径9mm的圆棒上绕4圈，抽出：圆棒后拉长至7mm。在焊接使

用时，将L2装人Li内。

    电源E的电压可在9—15V之间选用，电压高，发射功率就大些。为了缩小发射机的体积，这里采用

积层电池。

    (2)接收及机械部分的制作

    电路工作原理：接收部分的电路如图18-33b所示，它由遥控接收电路和一个双稳态电路共同构成。遥

控接收的原理很简单，由天线接收到的发射机发射的信号，经电容C6耦合到由L3、C5构成的谐振回路，

然后将信号送人二极管进行检波，再经C7、b、L；滤波后送至VT3、VT4、VT5组成的放大器放大。电

路中的k为干簧管线圈．当无接收信号时．VT5的输出电流很小，LcJ中产生的磁场无法使干簧管吸合，

当接收到发射机发出的信号指令时，VT5的集电极电流猛增，使得干簧管线圈中的磁场大大增强，干簧管

被吸合。

    双稳态电路由晶体管VT6、VT7组rj，当接通电源时，VT6、VT7必有一管截止另一管饱和，这是由

它的电路结掏决定的。假定VT6处于截止状态，也就是说VT6的集电极电位近似等于电源电压，这个电

压经过R8和岛的分压加到VT7的基极上。如果电路参数选得恰当，就可以使vr7获得足够大的基极电

流，因而使VT7工作在饱和导通状态。因为VT7处于饱和状态，所以VT7的集电极电位接近于零，VT7

的集电极电压又经Rz，岛的分压加到、rr6的基极上，由于VT6和VT7盼发射极上申有电阻Rr，，．只要

Riz、马的阻值适当，就能使VT6的基极电位低于发射极电位，因此保证了VT6处于稳定的截止状态。如

果不改变电路的工作条件，电路就一直处于这个稳定状态（VT6截止、VT7导通）。由此可见，在双稳态

电路中，一管的截止保怔了另一管的饱和导通，而另一管的饱和导通又保证了这一管的截止，两管的截止

或饱和状态交替进行，互相制约。

    假定在饱和导通管VT7的基极上加一个幅值足够大的负脉冲信号（也就是在VT7的基极上加一个作

用时间很短的负输入信号），于是VT7的基极电位下降，基极电流减小，如果减小到一定程度，将使VT7

退出饱和状态-其集电极电位升高。由于VT7的集电极电压通过R．：和R，的分压加到VT6的基极上，使

得截止管VT6的基极电位升高并退出截止状态。这时，即使加在VT7基极上的负脉冲已经不存在（因为

它的作用时间很短），但是由于VT6的集电极电位已经降低，晶体管已进入放大区工作，通过Ra、R9的分

压耦合，也会使VT7的基极电位进一步降低，使得其集电极电流也更小。这样循环往复，进行一环扣一环

的链镇反应，VT7的基极电位越来越低，VT6的基极电位越来越高，直到VT7截止，VT6饱和导通，这

个过程才停止，于是t双稳态电路在这个新的状态（VT7截止，VT6饱和导通）下稳定下来。在外加信号

的作用下，双稳态电路从一个稳定状态过握到另一个稳定状态的过程，叫做翻转。如果此时再给VT6的基

极加一个负脉冲，电路又会重复上述过程，翻圆VT7饱和、VT6截止的状态。

    电路中的C8上充有很高电压（约等于电源电压），当接收电路接收到发射机发出的信号时，干簧管被

吸合，cs的负极与G、Cl。接通，这相当于在YF6、VT7的基极上同时加了一个负脉冲，由于负脉冲只对

饱和的晶,f奉管起作用，此时双稳态电路翻转，进入一个新的稳态。当发射机再次发出信号干簧管再次吸合

时，电路又被触发翻回原来的状态。串在VT7集电极回路上的继电器K也髓着双稳态电路而动作。当继

电器吸合时t发射机发射信号使继电器释放，再次发射时，继电器叉重新吸合。

    电机控制电路如图18-3 3c所示，圈-K2为接收电路书继电器的触点，Sl、s2为自制的限位开关。当

继电器吸合时，Kl和K2的中间簧片与常开触点接通，电源通过Sl、S2给电动机供电，电动机转动，称

为正转．开始拉动窗帘；当窗帘拉合后t设在拉线上的挡块使S2断开，这时电动机唇断电停止蔫动。：若想

把窗帘打开，可再发射遥控信号，使得继电器释放。从图18-33中看出，Kl、K2的中心簧片与常闭触点接

通，电动机因电源反接而反转，拉开窗帘。当拉到一定位置时，设在拉线上的另一挡块使限位开关Sl断

开，电动机因电源断开而停转：
