遥控电路
下面介绍的遥控电动窗帘能在距窗口3—5m的距离内有效地控制窗帘的拉开和拉合,既方便了主人又
给家庭增添了现代情趣。这种遥控电动窗帘分为发射机和接收机两大部分,它的电路简单,取材方便,制
作和调试也较容易。
(1)发射电路工作原理遥控电动窗帘的发射机如图18-33a所示,由晶体管VTI、VT2共同组成电感
三点式推挽振荡器。电路中的托、岛为偏置电阻,G、c{为反馈电容.Cl与L.构成并联谐振回路,调
节C,的容量,即可调谐发射机的振荡频率,振荡频率大约为28—30MHz。Lz是天线耦合线朋,它可将Li
中的高频等幅振荡耦合过来,并由天线向周宙空间发射出去。
元器件的选用:VT1、VT2为任何型号的NPN型小功率硅管.可选用的型号很多,如3DG6C、
3DG8C; 3DK3等。要求两管的p>80,且两管卢值相近。这两只晶体管的工作频率较高,衡量晶体管工作
频率的重要参数是特征频率jT,它的定义是:髓工作频率的升高,晶体管的口值要下降,fT是J9下降为1
时的工作频率,在这里要求两管的fr> 200MHz。Ci为5/20pF的半可变瓷介电容器;G、cI为50~
lOOpF的云母或瓷介电窑;蜀、岛的阻值在调整时确定,阻值为15~50kfl。 :
h用直径L Omm的镀银线或漆包线在直径12mm的圆棒上绕lo固,绕好后在6圈处用导线焊出一抽
头.然后抽出圆棒将线圈拉伸至2,5mm长,做成空心脱胎线圈。
L用直径o.9mm的镀银线或涛包线在直径9mm的圆棒上绕4圈,抽出:圆棒后拉长至7mm。在焊接使
用时,将L2装人Li内。
电源E的电压可在9—15V之间选用,电压高,发射功率就大些。为了缩小发射机的体积,这里采用
积层电池。
(2)接收及机械部分的制作
电路工作原理:接收部分的电路如图18-33b所示,它由遥控接收电路和一个双稳态电路共同构成。遥
控接收的原理很简单,由天线接收到的发射机发射的信号,经电容C6耦合到由L3、C5构成的谐振回路,
然后将信号送人二极管进行检波,再经C7、b、L;滤波后送至VT3、VT4、VT5组成的放大器放大。电
路中的k为干簧管线圈.当无接收信号时.VT5的输出电流很小,LcJ中产生的磁场无法使干簧管吸合,
当接收到发射机发出的信号指令时,VT5的集电极电流猛增,使得干簧管线圈中的磁场大大增强,干簧管
被吸合。
双稳态电路由晶体管VT6、VT7组rj,当接通电源时,VT6、VT7必有一管截止另一管饱和,这是由
它的电路结掏决定的。假定VT6处于截止状态,也就是说VT6的集电极电位近似等于电源电压,这个电
压经过R8和岛的分压加到VT7的基极上。如果电路参数选得恰当,就可以使vr7获得足够大的基极电
流,因而使VT7工作在饱和导通状态。因为VT7处于饱和状态,所以VT7的集电极电位接近于零,VT7
的集电极电压又经Rz,岛的分压加到、rr6的基极上,由于VT6和VT7盼发射极上申有电阻Rr,,.只要
Riz、马的阻值适当,就能使VT6的基极电位低于发射极电位,因此保证了VT6处于稳定的截止状态。如
果不改变电路的工作条件,电路就一直处于这个稳定状态(VT6截止、VT7导通)。由此可见,在双稳态
电路中,一管的截止保怔了另一管的饱和导通,而另一管的饱和导通又保证了这一管的截止,两管的截止
或饱和状态交替进行,互相制约。
假定在饱和导通管VT7的基极上加一个幅值足够大的负脉冲信号(也就是在VT7的基极上加一个作
用时间很短的负输入信号),于是VT7的基极电位下降,基极电流减小,如果减小到一定程度,将使VT7
退出饱和状态-其集电极电位升高。由于VT7的集电极电压通过R.:和R,的分压加到VT6的基极上,使
得截止管VT6的基极电位升高并退出截止状态。这时,即使加在VT7基极上的负脉冲已经不存在(因为
它的作用时间很短),但是由于VT6的集电极电位已经降低,晶体管已进入放大区工作,通过Ra、R9的分
压耦合,也会使VT7的基极电位进一步降低,使得其集电极电流也更小。这样循环往复,进行一环扣一环
的链镇反应,VT7的基极电位越来越低,VT6的基极电位越来越高,直到VT7截止,VT6饱和导通,这
个过程才停止,于是t双稳态电路在这个新的状态(VT7截止,VT6饱和导通)下稳定下来。在外加信号
的作用下,双稳态电路从一个稳定状态过握到另一个稳定状态的过程,叫做翻转。如果此时再给VT6的基
极加一个负脉冲,电路又会重复上述过程,翻圆VT7饱和、VT6截止的状态。
电路中的C8上充有很高电压(约等于电源电压),当接收电路接收到发射机发出的信号时,干簧管被
吸合,cs的负极与G、Cl。接通,这相当于在YF6、VT7的基极上同时加了一个负脉冲,由于负脉冲只对
饱和的晶,f奉管起作用,此时双稳态电路翻转,进入一个新的稳态。当发射机再次发出信号干簧管再次吸合
时,电路又被触发翻回原来的状态。串在VT7集电极回路上的继电器K也髓着双稳态电路而动作。当继
电器吸合时t发射机发射信号使继电器释放,再次发射时,继电器叉重新吸合。

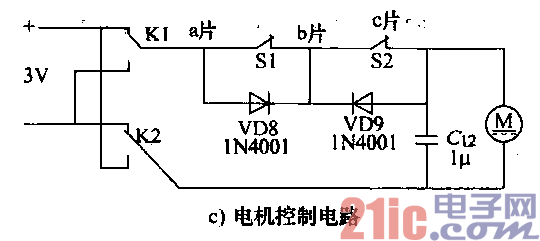

电机控制电路如图18-3 3c所示,圈-K2为接收电路书继电器的触点,Sl、s2为自制的限位开关。当
继电器吸合时,Kl和K2的中间簧片与常开触点接通,电源通过Sl、S2给电动机供电,电动机转动,称
为正转.开始拉动窗帘;当窗帘拉合后t设在拉线上的挡块使S2断开,这时电动机唇断电停止蔫动。:若想
把窗帘打开,可再发射遥控信号,使得继电器释放。从图18-33中看出,Kl、K2的中心簧片与常闭触点接
通,电动机因电源反接而反转,拉开窗帘。当拉到一定位置时,设在拉线上的另一挡块使限位开关Sl断
开,电动机因电源断开而停转:
