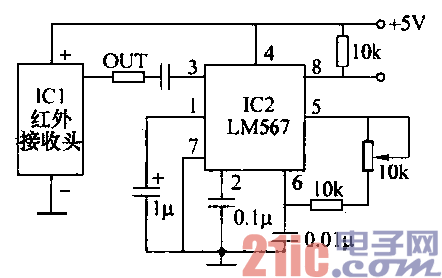

单通道红外遥控接收电路

为红外接收电路。图中，【Cl是I。M567。LM567是一片锁相环电路，采用8脚双列直插塑封。

其⑤、⑥脚外接的电阻和电容决定了内部压控振荡器的中心频率

^，^ a;l／l. 1RC。其①、②脚通常分别通过一电容器接地，形成

输出滤波网络和环路单级低通滤波网络。②脚所接电容决定锁相环

路的捕捉带宽：电容值越大，环路带宽越窄。①脚所接电容的容量

应至少是②脚电容的2倍．③脚是输入端，要求输入信号大于等于

25rrN。⑧脚是逻辑输出端，其内部是一个集电极开路的晶体管，

允许最大难电流为lOOmA。LM567的工作电压为4.75—9V，工作

频率从直流到500kHz，静态工作电流约为8mA。LM567的内部电

路及详细工作过程非常复杂，这里仅将其基本功能概述如下：当

LM567的@脚输入幅度大于等于25mV、频率在其带宽内的信号时，⑧脚由高电平变成低电平，②脚输出

经频率／电压变换的调制信号；如果在器件的②脚输入音频信号，则在⑤脚输出受②脚输入调制信号调制的

调频方波信号。在图18-57的电路中，我们仅利用了LM567接收到相同频率的载波信号后⑧脚电压由高变

低这一特性，来实觋对被控对象的控制。

    分析了LM567的基本工作原理和功能后，再来分析图18-60电路便非常简单了。Ic1是红外接收头，

它接收发射器发出的红外信号，其中心频率与发射器载波频率，口相同，经ia.解调后，在输出端OUT输

出频率为fi的方渡信号，也就是与E 18-60b中A点波形相同的信号。我们将LM567的中心频率饲到与发

射器中“与非”门1、2振荡频率相同，4即使f2c，】。则当发射器发射信号时，LM567便开始工作，@脚

由高电平变为低电平，利用这个变化的电平便可去控制各种对象。利用图的电路，我们可以做成遥

控开关，遥控家里的各种家用电器。
