音频放大电路

LM4819高增益音频放大电路

LM4819高增益音频放大电路
提问者:guangchuan 地点:- 浏览次数:7242 提问时间:12-15 13:16
我有更好的答案
提 交
1条回答
简约之约 12-24 09:48

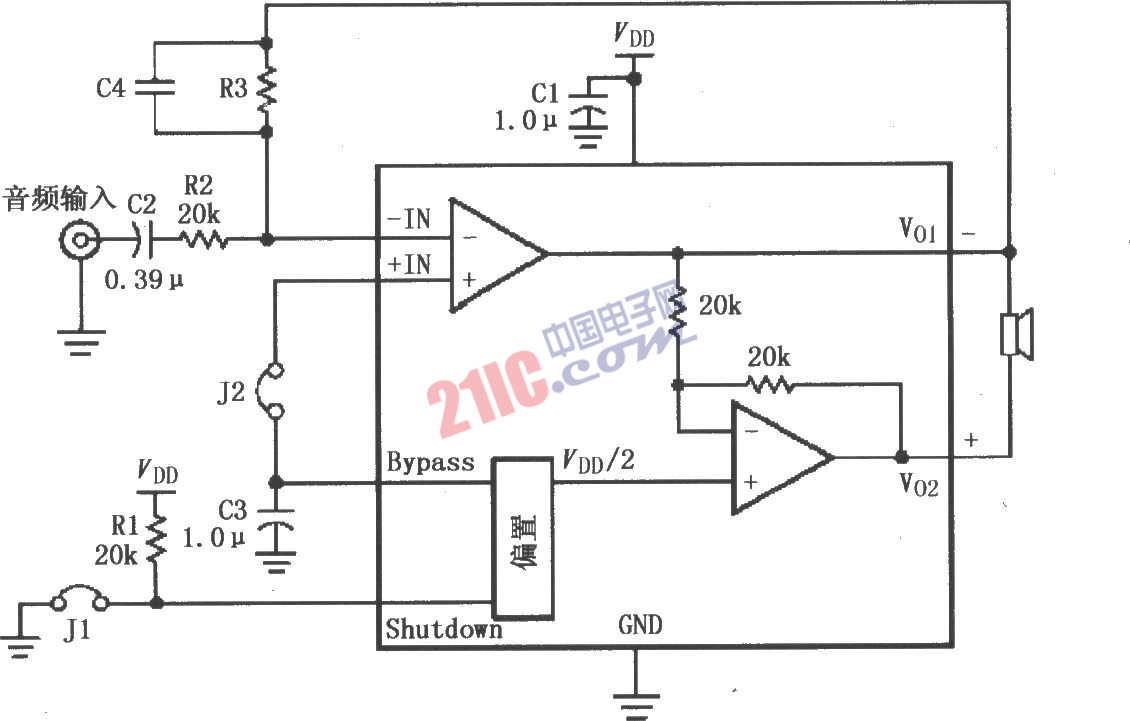

  如图所示为LM4819的高增益音频放大电路。只要增大R3即可提高放大器的增益。在R3两端并联电容C4,用于对高频提供低阻通路滤波,防止高频自激。J1为跳线,当J1接通时,1脚接地,全功率放大工作;当J1断开时,1脚为VDD,微功耗关断,放大器不工作。跳线J2也可控制放大器的工作与否,当J2断开时,+IN端无偏流而使放大器不工作。接通则工作。
