温度的变化直接影响家禽的产蛋率。以母鸡为例．必须对鸡舍进行合理的光照和温度控制。本例介绍

  一种用于鸡舍及其他产蛋家禽的自动光控温控装置。该装置具有光照变暗自动开启照明灯，舍内温度下降

  自动启动加热器的功能。采用高速功率开关集成块TWH8778作为主控元件，简化了线路，适合家禽养殖

  个体户使用，：

    (1)工作原理

    1)直流电源电路：220V交流市电经电容cl降压J二极管VD2半波整流，VD2稳压9V，供缔控制

  电路。

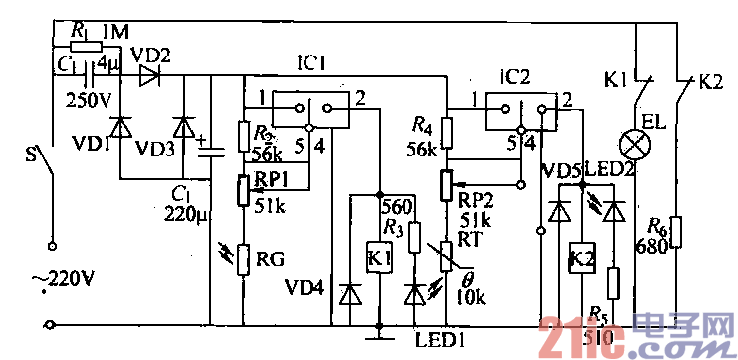

    z)光控电路：图是本控制器的工作原理围，图中IC1、IC2采用了两块新高速电子开关集成电

  路。当IC1的控制端的电压高于1.6V时，其导通，否则截止。光控电路传感器由光敏电阻RG担任，当有

  光照时，阻值变小，亮阻小于lOkfl，当其压降降低到1，6V时，IC1不导通，②脚输出低电平，继电器Kl

  不工作t灯泡EL不亮。当天变暗后，光敏电阻阻值变大，其压降升高至1.6V以上时，ICI导通，②脚输

  出高电位-继电器Kl吸合，电灯发光，为鸡舍增大照度，同时，发光二极管LEDI发光，指示处于增加

  照度状态。当光线变强后，继电器Kl又释放，灯泡EL也随之熄灭。  ：

    3)温控电路：温控电路由IC2等元伴组成。传感器用的热敏电阻RT用负温度系数，当温度上升时，

其阻值变小t热敏电阻的压降低于1. 6V，IC2不导遥，继电器K2不工作，加热器也无电源。当温度下降

时，热敏电阻的阻值上升，其压降也上升，当升高到1. 6V以上时．TWH8778导通，继电器K2得电动

作，接通加热器Rs的工作电源，为鸡舍加热，同时，LED2发光，指示处于加热状态。当温度又升高到一

定值时．IC2又截止，加热器停止加热。这样如此不断循环，可保证鸡舍内温度恒定。
