μA741构成的直接耦合音频功率放大器

μA741构成的直接耦合音频功率放大器
提问者:anythink 地点:- 浏览次数:1736 提问时间:12-10 01:52
我有更好的答案
提 交
1条回答
充电搜索 12-17 15:23

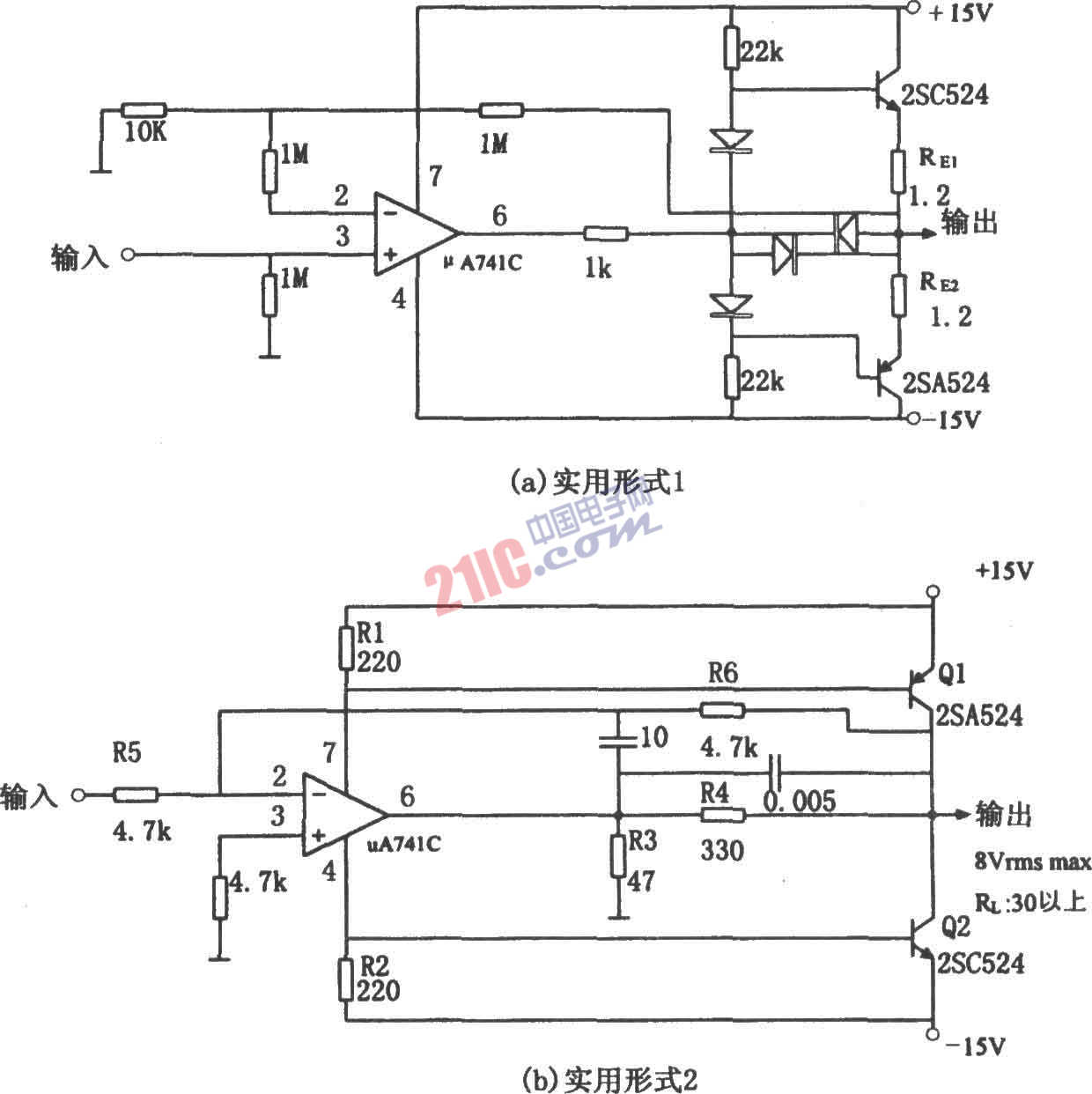

如图所示为直接耦合音频功率放大电路。利用集成运放构成音频功率放大器时,通常有两种实用形式。

第一种实用形式如图(a)所示,该电路的结构是在运放的输出端加上互补对称射极跟随器,这种形式结构简单,使用方便,但电源利用率较低。由图(a)知,电路中两个三极管的射极分别串接了电阻RE(1.2Ω),其作用是对功放三极管实施过流保护,在集成运放的输出端(引脚6)外接1kΩ的电阻,对μA741也起过流保护作用。图(a)中,其电压放大倍数约为101,4个二极管均为1S953,功放管为对管,型号为2SC524和2SA524。

第二种实用形式如图(b)所示,该电路是利用运算放大器的电源电流激励互补对称共射极放大电路,图中所示参数可输出的功率约为2W。运算放大器μA741C本身的功耗很小,输出级的两个功放管工作于AB类放大状态,其功耗也较小,因而效率较高,当取几毫安的输出电流时,电源电流大体上与负载电流相近。运算放大器的正、负电源端(引脚7、4)分别与三极管Q1和Q2的基极相连,即运算放大器的电源电流成为Q1和Q2基极的激励电流。图(b)中的电阻R3(47Ω)的作用是为了增大电源电流,即增大两个功放管基极的激励电流。电阻R4为限流电阻,对μA741C起过流保护作用。
