 音频放大电路收音机电路



20w公共汽车收音机和扩音机电路图

20w公共汽车收音机和扩音机电路图

提问者：tuiming817 地点：- 浏览次数：6249 提问时间：01-02 18:08

我有更好的答案

1条回答: AHTLTC 01-06 07:08

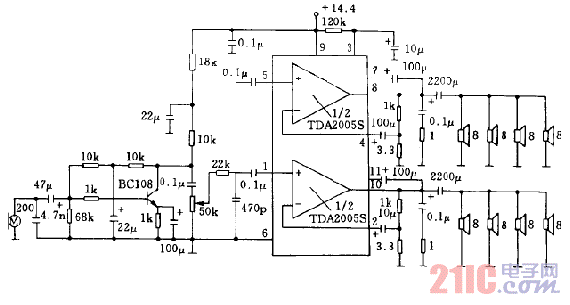

如图示出的是20w公共汽车收音机和扩音机电路，是采用TDA2005S双低频功率放大集成电路的公共汽车收音和扩音电路。图中输入端可以接话筒或收音机的低频电压放大输出级。每个TDA2005S输出10W功率，可带4个扬声器。两路输出可带8个扬声器，可分放在车内不同地点。总共输出功率可达20W。

 评论0  赞43
