OCL准互补功率放大电路图

▲ 电路图原理

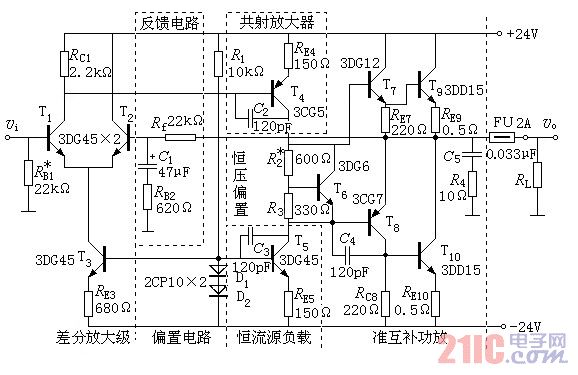

电路结构：T1、T2为差放输入级，T4为共射放大级和T7～T9、T8～T10组成准互补功率输出级。

静态电流：R1和D1、D2先确定了基准电压并与T3、T5组成恒流源。T3提供差放级静态电流，T5是共射放大级的有源负载。T6、R2、R3组成VBE恒压偏置电路，为准互补电路设置静态工作点，克服交叉失真。

RB1和Rf分别构成T1、T2管的基流回路，且Rf构成直流负反馈，使整个电路的静态工作点稳定。Rf和C1、RB2又形成了交流电压串联负反馈，使电压放大倍数稳定，输入电阻增大，输出电阻降低，非线性失真减小。

输出端串接一熔丝BX用来保护功率管、使它们在输出短路时不至于烧毁。

为了得到较大输出功率，就需要有较大幅值的电压信号和一定数值的电流才能推动功放。前置放大器可以用分立元件组成，也可用集成运放来实现。

▲ 该电路与实例二主要区别

T7～T10的偏置电压采用T6、R2、R3恒压偏置电路。

提高推动级集电极电压振幅不是采用自举电路，而是对推动级的集电极负载用D1、D2、T5管构成有源负载，对直流呈现直流负载很小，而对交流呈现很大的负载。

输出端串接一熔丝BX用来保护功率管、使它们在输出短路时不至于烧毁。
