电源及保护电路（a）

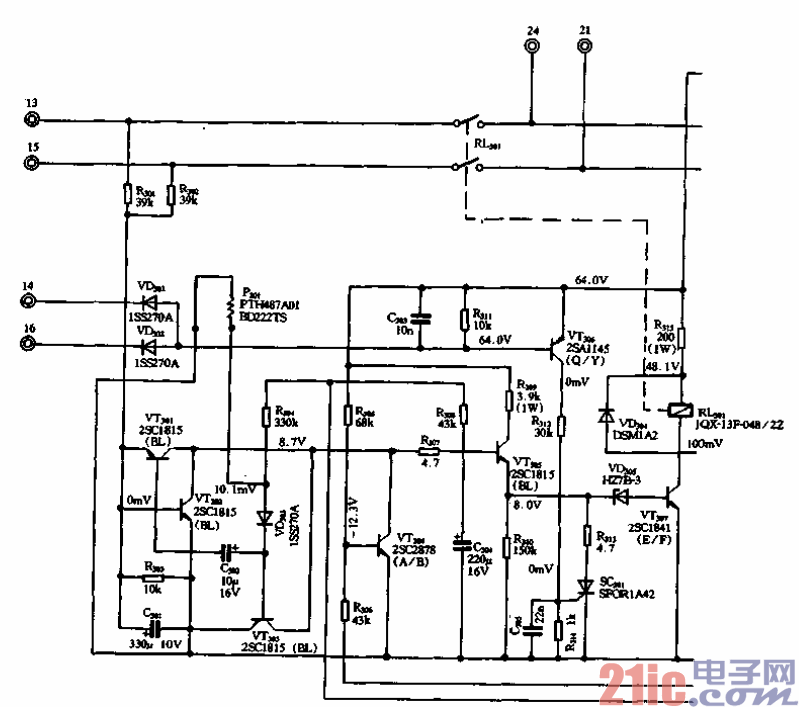

电源及保护电路。

    VT301、VT302组成了中点直流偏移保护电路，其灵敏度为±3V时10秒，±6V时4

秒。由左右声道所接的‰l与R302以及‰l与R3。3构成分压低通滤波网络。在正常信号输

出时，该滤波器能将正常输出的交流信号电压大部分滤去，输出的直流电压低于±o,5V。

当中点电压偏移超过定值后，低通滤波器输出电压的主要部分是偏移电压值，该电压值将

大大超过±o,5Vo这时继电器即释放，切断扬声器电路。其动作过程为：当电压超过

+o.5v时，触发VT302导通；当电压超过一0.5v时，触发VT3;01导通o不论VT:}oz导通或

VT301导通，均能使VT3Q5基极电压下降，发射极电流下降，使VT307内阻增大，集电极电

流下降，到一定程度后继电器释放。

    VT303与P301、VD303构成过热保护电路。‰l是一只具有正温度系数的热敏电阻，它

紧贴散热器安装。热敏电阻起控温度调至80℃～1 00℃。当P301达到该温度值时，阻值剧

增，压降增大，当>1,1V时，VT3Q3导通，通过VT30s及VT307断开继电器。

    VT116及R14l、R142、Rl“等组成过载及短路保护电路，由输出管VT113的射极电阻

Ri螬作检测元件，设定起控电流为12Ao一旦过载或短路时，VT116导通，并经VD30i使

VT306导通，继而触发岛1导通，促使VT307电流减小，继电器释放o

    保护显示系统：当保护电路动作后，显示电路即工作o由VTvjs、VT406组成的多谐

振荡器起振。一旦保护解除，Ⅵ啮”导通，、rD401导通，振荡与显示停止o
