 音频放大电路保护电路电源



电源及保护电路

电源及保护电路

提问者：ziran52 地点：- 浏览次数：5087 提问时间：10-04 07:02

我有更好的答案

1条回答: zmyecho 10-11 05:23

电源方面，采用双桥电源即将正负电源单独整流、滤波并采用悬浮接地法供电。电

路的前半部采用高压供电，后半部采用低压供电，前后级分开有利于减小相互影响、减小

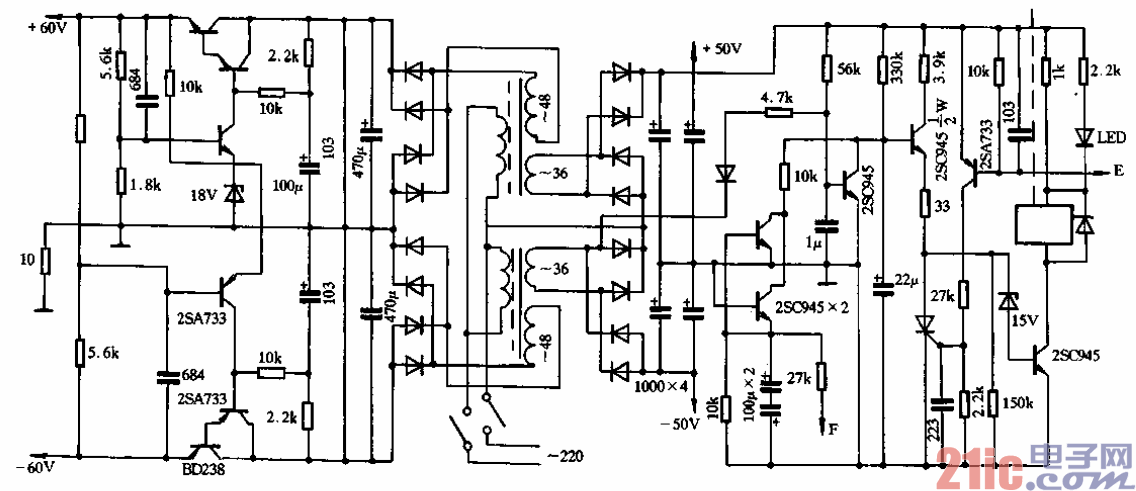

交流声并提高信噪比o其电源及保护电路如图244所示o

 评论0  赞69
