直流桥式功放电路

提问者：jr3367 地点：- 浏览次数：2703 提问时间：12-16 00:45

我有更好的答案

1条回答: jia1993win 12-17 19:48 回答数：0 被采纳数：0

是一个桥式推挽低频功率放大电路，它的结构十分简单，输出功率可达1W。

可用作随身听的外接功放，也可用作电话、对讲门铃、报警器等功率放大器o

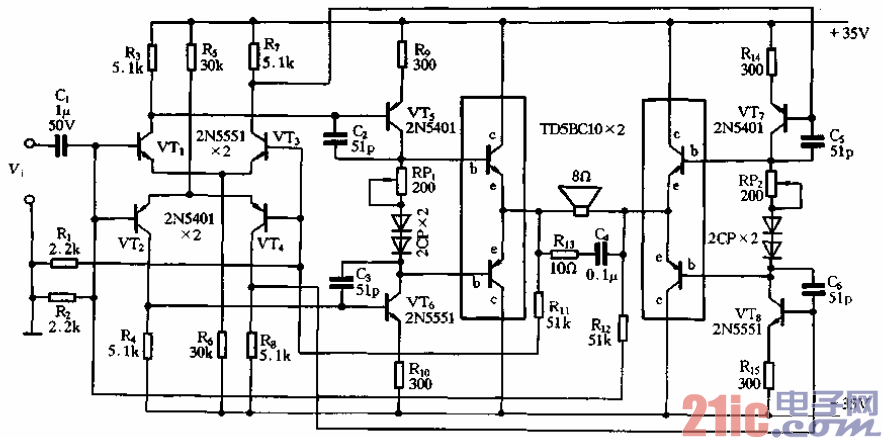

    电路如图2-46所示。该电路结构简单，性能优良，输出功率大，调试简便，很适合

业余爱好者自制。

    VTi～VT4组成互补对称双差分输入级，由于输出级为BTL结构，所以电压放大级

采用双推挽电压放大，以便和BTL功放输出级相适配。

    功放输出级采用了一对一致性较小的功放配对模块TD5BC10，使调试工作十分简单o

也可采用与此性能相近的其它大功率管，配对使用。
