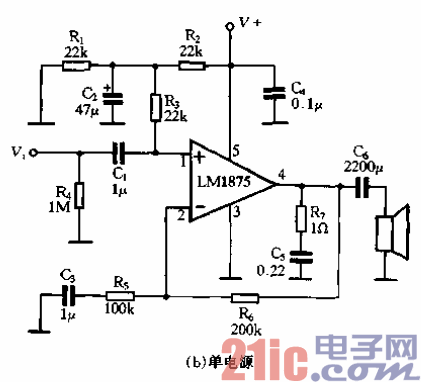

LM1875的应用电路-单电源

LM1875为单片30W集成功率放大电路。它的主要特性：最大输出功率为30W

(8n)，开环增益90dB，总谐波失真0,02%，功率带宽为70kHz，最大电流容量3A，供电

电压范围为20~ 60VO

    (1)稳定性。闭环增益在10dB或稍大于10dB使用时，电路工作最稳定。和其它大

电流放大器件一样，当因布线不当造成输出与输入之间产生耦台时，会出现自激。可在3

脚、5脚与地之间加入O.lruF的退耦电容。

    电路的输出可直接与扬声器连接也可通过电容与扬声器耦台。并在输出与地之间加入

平衡网络，用ls/电阻与0.22v.F电容串联o

    (2)失真度。在8n负载上输出功率为20W，，=20kHz时，订∞
lkHt时，THD<0.02%o

    电流极限和孓）A保护。正常应用时，工作电流限制在4A左右，当输出管加上高电

压时，则降低最大电流，以确保安全o

    LM1875在驱动非线性的电抗性负载时，例如装有保护继电器的扬声器时，由于电感

反动势的作用，可能使负载上的电压摆幅超过电源电压，导致晶体管损坏，一般电路常用

反向电压泄放二极管以保安全，这就是所谓的SOA保护。LM1875内装有SOA保护电

路，确保电路安全。

    (3)过热保护。LM1875内部设有先进的过热保护电路，当管芯温度达到1 70℃时，

电路自动停止工作。当温度降至145℃时，又重新工作。此后若温度再度上升时，只要升

到1 50℃时，即停止工作。这样印使在持续故障下也能保证过热保护的可靠性。
