LM3875实用电路-单电源

875T和LM3876T同为40W高性能大功率功放集成电路。它可在20Hz - 20kHz

的频率范围内，在8fl负载下可输出删的连续平均功率，失真仅为0,05%。因此，它

是生产厂家设计制造高保真音响设备的优选功放集成电路。两种电路除在电源电压范围，

转换速率和静态电源电流略有不同外，其余参数相同。电路性能一致性好、可靠性高，特

别适台于大批量生产的电子产品中使用。这两种功放电路的电气性能如表2-14所示。

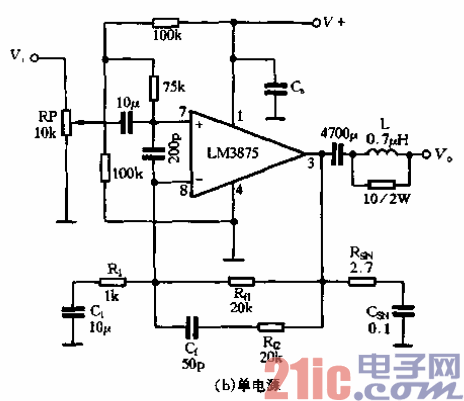

    图2-57为LM3875的两种应用电路。由图可知，这两种电路的外围电路较为简单，

使用也很灵活oLM3875T可采用双电源，也可采用单电源。

    LM3875T：电源电压范围，双电源时为±10～±40V；静态电流约30mA；当电源电

压为±35V时，负载为觚，失真度为0.2%时，输出功率为56W；在频率范围为20Hz～

20kHz、输出功率为40W时，总谐渡失真加噪声为0.05%；标准工作状态时，频响为

SHz～lOOkHz( +0,25dB)，信噪比达115dB (A计权)，转换速率为11V4150

    LM3876T：电源电压范围，取电源时为±7～±47V；静态电流约40n1A（静音关时）；

其余性能与LM3875T相同，只是LM3876T带静音控制，LM3875T无静音功能。
