电路简洁的直流功放

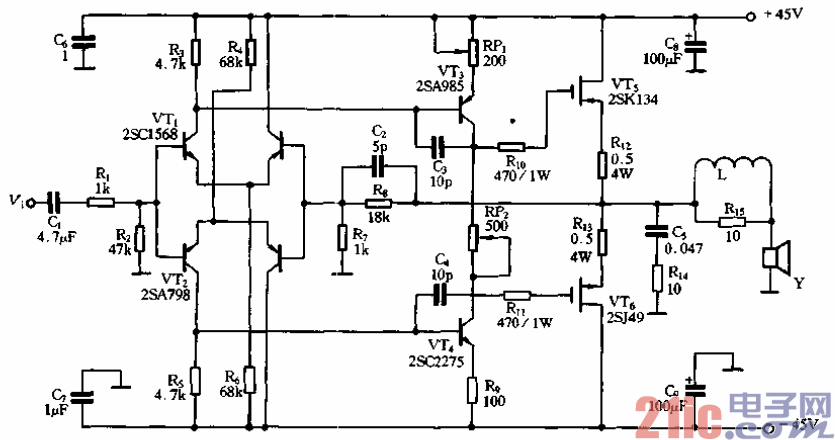

本电路采用了十分简单的电路结构，但性能却十分优良，它的原理如图2-25所示。

    这是一个全互补对称、双差分鞠÷人、互补推挽电压放大、场效应管互补推挽功放输出

的功放电路。它没有反馈电容，因此为直流功放电路。

    差分输入级采用一对一体化差分管2SC1583和2SA798，由于一体化差分管的参数性

能的一致性较好，而且在温度变化时，仍能保持工作特性的一致，因此有利于整机工作的稳定o

    输出级采用了一对性能优良的场效应功率输出对管2SK134和2SJ49，使整机的性能

十分优良。

    R7、R及C2组成负反馈系统，决定整机闭环增益。

    电路中，跨接在VT3、VT4的c,B极间的电容C3和C4以及并联在R上的电容C2

是为抑制电路振荡而设的相位补偿电容。其中接在晶体管BC极间的C、0称为超前

补偿电容。接在反馈电阻Ra上的C2称为滞后补偿电容。

    调整耻’，可调整输出管的偏置电压，调整RPi，可调节输出中点电压，本机为lOOnrA。

    本机差分对管若选用单管，须按各管参数严格配对，以确保电路的性能。
