采用双电源的应用电路

提问者：梓木鱼之子地点：- 浏览次数：8613 提问时间：11-01 01:16

我有更好的答案

1条回答: liaosanguo 11-09 07:43 回答数：0 被采纳数：0

TA7630P既可采用单电源供电，又可采用双电源供电，采用双电源供电时，电源电

压围为±4～±7V。

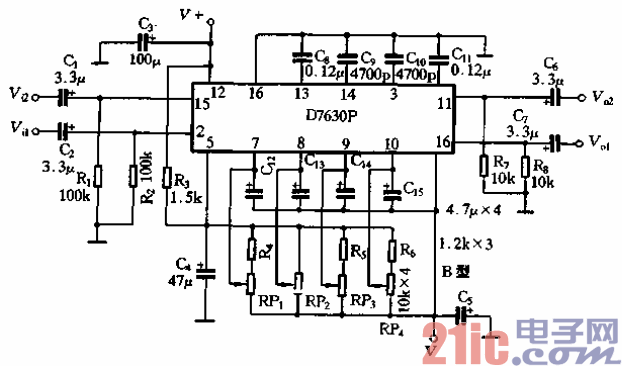

图4-30是采用双电源供电时的应用电路。

在电路中，lC的5脚输出基准直流控制电压，7脚为平衡控制输入端，对应的RPi为平

衡控制电位器；8脚为音量控制端，RPz为音量电位器；9、10脚分别为音调控制端，

刚、、础、分别为高低音控制电位器。

该电路的低音转折频率由41 3脚所接电容决定；高音转折频率由31 4脚所接电容

的大小决定o电容量增大，则高、低音转折频率降低；电容量减小，则高、低音转折频升

高。
