电源电路过流保护电路

过压过流保护器电路图

过压过流保护器电路图
提问者:muwersddg 地点:- 浏览次数:9316 提问时间:09-09 14:55
我有更好的答案
提 交
1条回答
南山铝业11 09-19 04:17

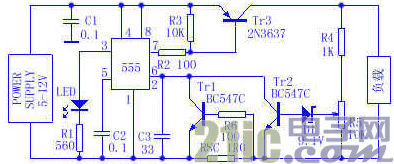

当电源供给电压或负载吸取的电流太大时,下图电路可断开负载给出故障指示。


正常工作时,Tr1和Tr2均截止,555复位,555中的放电晶体管导通,它从Tr3基极吸取电流,使Tr3处开饱和,电源5~12V便直接送主负载。当负载吸取电流超过规定值时,Rsc上压降增加,使Tr1导通,555被触发,于是内部放电晶体管截止,跟着Tr3也截止,将电源与负载隔离,这时555处于单稳状态,单稳时间一到,只要负载过流现象不排除,555又重新触发,Tr3继续将负载隔离。





过压过流保护器电路图




若负载出现过压,则经R4、R5、D1后Tr2导通,也使555触发,Tr3这时也将负载隔离。


对于过流或过压,555③脚均将输出高电位,使LED发光,表示负载处于隔离状态。由于Tr3或者处于饱和,或者处于截止,因此只用一只功率晶体管便可工作。
