跟踪电源输入的3至7V负电压转换器

跟踪电源输入的3至7V负电压转换器
提问者:gxs123 地点:- 浏览次数:5917 提问时间:01-18 23:26
我有更好的答案
提 交
1条回答
取名字太难 01-27 05:32

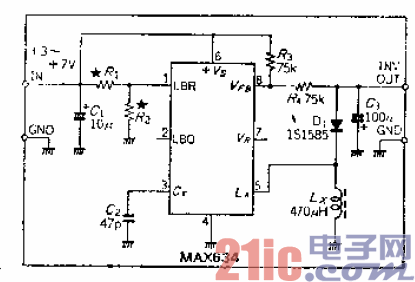

本电路采用彳鲁争^公司的专用转换器IC MAX634,把

+3~+7V电源转换成-3~- 7V,跟踪动作从接在r,罩端

子上的电阻Rj和丑.阻值相等这点上是可以理解的。

    考虑到可能在电池驱动的仪器中应用,MAX634内都装

了低电池检测电路,用Rt和Rz进行电压设置。内部基准电压

是i.2sv,如果使用+sv电源,若从LBO输出,根据5/

11,z5=4,应采用1/4的分压比(Rl=3Rz)o

    输出中的纹波与振荡频率(约47kHz)相同,约

10 0mV,
