复合互补对称推挽输出级电路

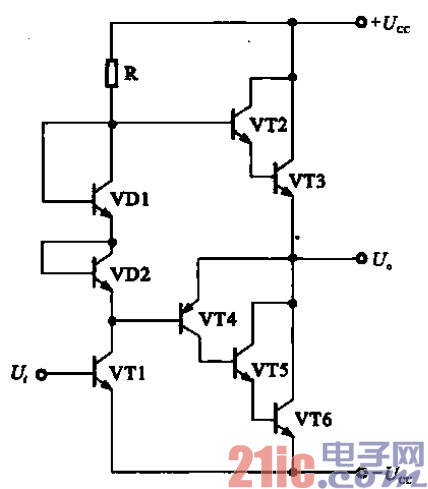

复台互补对称推挽输出级电路如图所示，图中，vri、VD1、VD2和R构成推动级。VT2和

VT3复合连接成等效的NPN管，VT4、VT5和VT6组成等效的PNP管。后者的管型由横向PNP管(VT4)

决定，其等效总电流放大系数口为：f= f/4 (1+口5)(l+ p6)一f/4．pi L86．在制造过程中，控制横向PNP

管的p4，使得p4=1，则卢一口5．鼻6。而VT5和VT6都是NPN管，特性和参数可以做到同VI2和VT3

一样。这样就可以得到特性十分接近的一对复合互补NPN管和PNP管。

    为了减小交越失真，利用二极管VD1和VD2（是将c和b两极短接的三极管）的正向压降为输出级

提供适当的偏压，使它工作在接近乙类的甲乙类状态。VD1和VD2还具有温度补偿作用。R是VT1的集

电极直流负载电阻器。
