松下伺服式稳压电源（a）

在固定式集成稳压器的应用电路中，当采用在公共接地端串接稳压管或采用分压

电阻的方法时，就可以提高固定式集成稳压器的输出电压，所提高的电压幅度与所采

用的稳压管的额定电压值以及分压电阻的分压比有关o它的基本原理是用改变固定式

稳压器的电压参考点的方法来取得的。如图7-17和图7-18所示。根据这个基本原

理，还可将固定式稳压器制作成可调式稳压器，如图7-19所示o这也说明，固定式

稳压器的公共接地端还具有调节输出电压的功能。在图7 -19中，运算放大器接成电

压跟随器形式，利用它的电压跟随功能对固定式稳压器的输出电压进行调节控制，当

调节电位器改变运放输入端的电压时，输出电压VQ就会跟着变化。利用这个原理，

将电路进行适当的变化，也可对固定稳压器的输出电压进行更精确的控制，得到更稳

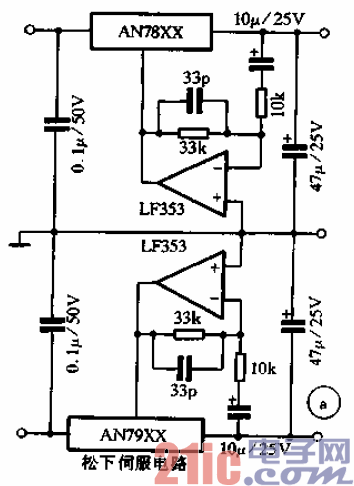

定的输出电压。这种稳压电源称为伺服式稳压电源，最早是由松下电气公司应用到产

品中的。它的基本电路如图7-25所示。在该电路中，运放LF353分别接到正负固定

稳压器78××和79××的公共接地端与公共地之间，它的反相输入端通过电阻电容

与稳压器的输出端相连，当输出电压出现波动时，便会通过运放进行调节控制使其达

到稳定o在这里运放是接成积分电路的形式的，由于积分电路可对输出电压的微小变

化进行误差积累，使输出电压的控制达到很高的精度。
