电源电路电源

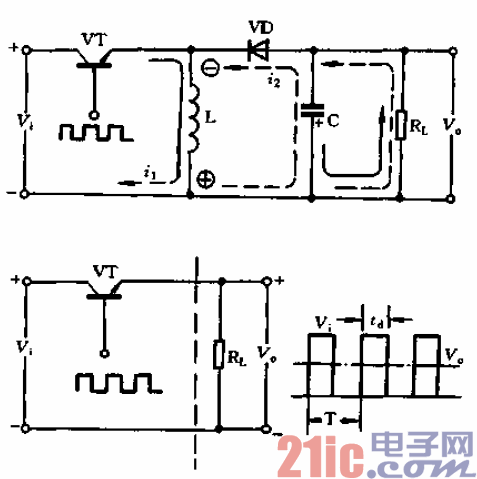

是并联式开关电源的工作原理。它采用电感L、电容C和负载RL并联的工作 方式。当开关管VT导通时,二极管Ⅷ反偏截止,输入电压vi只对电感L储能。这时 负载RL上的电流是由前几个周期已充了电的电容C放电供给,电流方向如图中实线。在 开关管VT截止时,电感L上自感电动势的极性是上负下正,电感把储存的磁能释放出 来f通过二极管向电容C补充能量,同时 向负载RL供电,电流方向如图中虚线所 示。这三个元器件的作用和串联型开关电 源中的作用相同。
