电视机用并联开关电源（a）

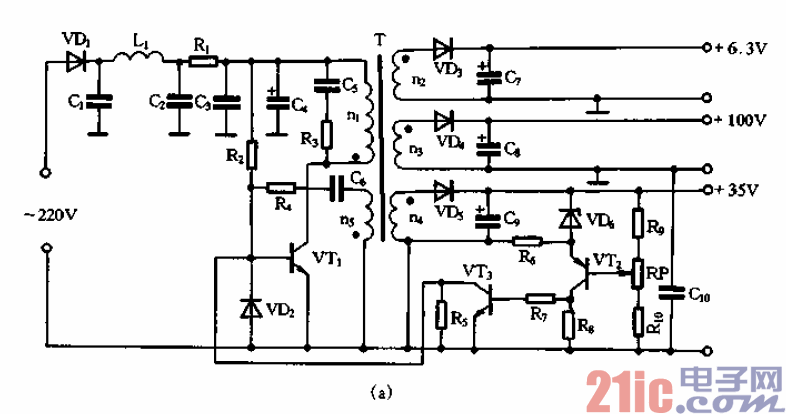

是一种电视机常用的并联式开关稳压电源。它没有电源变压器，直接由市电

整流得到约300V的直流电压，然后经过带脉冲变压器的并联型开关电源电路的变换，得

到两组稳定的低压（6-3V和35V）和一组100V的中压输出口图(a)中VTi是开关管，T是

脉冲变压器，它的初级绕组ni相当于储能电感on2、n3、n4为匝数不同的三个次级绕组，

对应于三个不同的输出电压。绕组码是为开关管作间歇振荡时提供正反馈电压用的反馈

绕组。电路中的35V输出电压还兼作取样用，马、即、Rio是取样电阻，VD6为基准电压

稳压管，VT2,、VT3为比较放大器口在三组输出中的Ⅵ吨、VD4、Ⅵ晤分别是各组的续流

二极管，C7、岛、C9是各组的滤波电容。

    按变压器的同名端，当开关管VTi导通时，绕组啦上的感应电压是上负下正，Ⅵ岛

反偏截止，这时T储存能量，负载电流由岛放电供给，相当于图7-30 (C)o当VTi截止

时，啦上感应电压是上正下负，续流二极管Ⅵ嘎导通，T释放能量向岛充电，并同时向

负载供电，相当于图7-30 (d)o

    在该电路中，VTi既是开关管又是振荡管。它的振荡是这样建立的：接通电源后，

220V市电经整流滤波后得到的直流电匪通过R2加到VTi的基极，在基极电压的作用下t

 VTi产生集电极电流并且是由小列大逐渐增加舶o所以在集电极电路中的绕组ni内便产

生一个力图阻止电流增加的自感电动势，它的极性是上正下负。同时在T的次级绕组玛

中感应出一个与ni极性相同的感应电势，即上正下负。由于电容＆两端的电压不能突

变’因此n5刚产生感应电动势的瞬间并不使C立即充电，而是通过Crs的耦合使vTi的

基极电位升高，也就是说形成一种正反馈。由于这种正反馈的作用，使VTi的基极电位

升高，集电极电流增大，感应电动势进一步增强，集电极电流继续增大，真至VTi进人

饱和导通状态。
