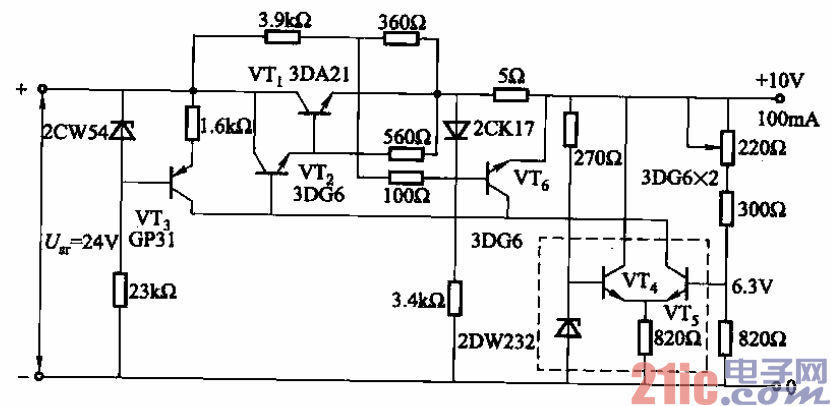

电路是数控装置中数一模转换用的稳压电源，输出电压为lov，电流为lOOmA。
电路用恒流源VT3作为差动放大管VTs的负载，放大系数较大。输入电压经稳压后，
再通过本电路进行一次稳压。基准电压用具有温度补偿的稳压管2DW232获得，放大部分
为差动放大，并将差动放大管VT4、VTs和2DW232置于等温体中，故零点漂移很小。当
电网电压波动、负载变化及环境温度变化时，输出电压变化小于0.02%。
