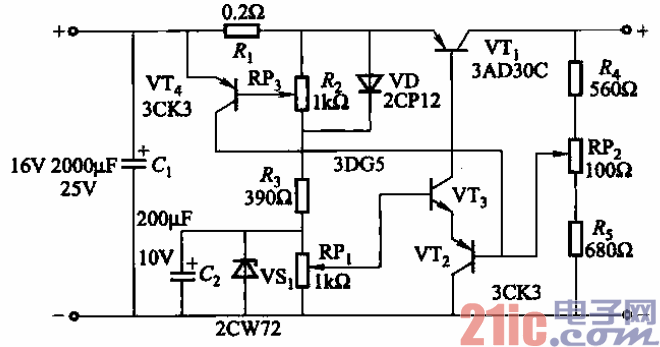

电源电路电源
该电路结构简单、稳压效率高、不易振荡,具有较好的过载保护 功能;输出电压能在O~12V范围内连续可调;当负载电流为2A时,纹波电压为1.smV; 内阻-O, 05fl。 配合调节电位器RPi、RPz,可得到所需要的输出电压。调节RPa,可改变输出电流限 定值(三极管VT4是限流保护管)。
