电焊机的平均使用率非常低，而次级没有发生电弧时也会有很大的励磁电流流过，为了
降低不焊接时的无谓电耗，可采用空载自停装置。

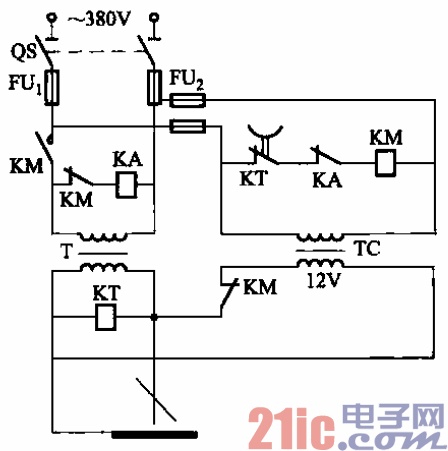

(1)继电器式交流弧焊机空载自停电路之一
电路如图所示。交流接触器KM选用CJ20-20A、380V，触点可并联使用；继电
器KA选用522型改制，为使工作可靠，其吸合与释放电压相差要小于15V；时间继电器选
用JS7型改制，为防止中间断弧，吸合电压应高于45V。
