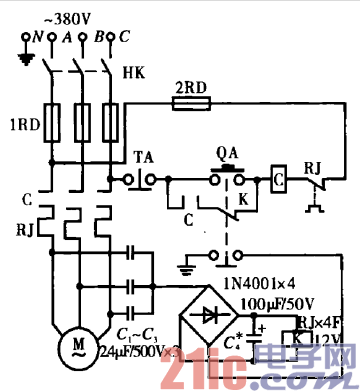

电路工作原理：在电动机三相电源Y接线柱上，各用导线引
出，分别接在电容C．一C3上，并通过这三只电容使其产生一个
人为Y接中性点。当电动机正常工作时，人为Y接中性点的电压
为零，与三相四线的中性点电位一致，故此两点间电压为零，整
流无输出，继电器K不动作。当电动机某一相断相时，则人为Y
接中性点的电压会明显上升，当通过整流的电压高达12 V时，继
电器吸合。此时交流接触器控制四路切断，接触器失电释放，从
而|达到保护电动机的目的。
