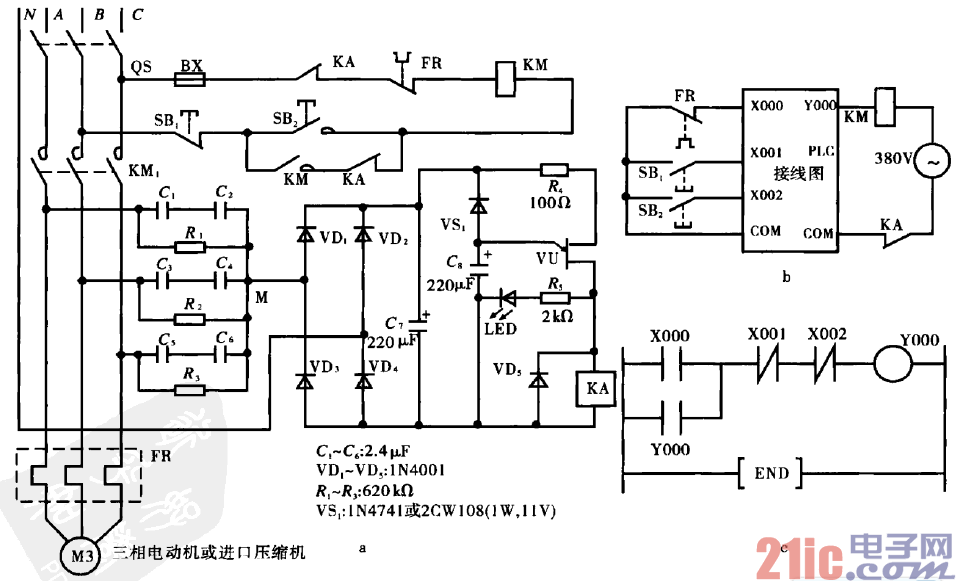

电路工作原理：该电动机缺相自动延时保护器电路(图1-
16a)由电容器C．~c8、二极管VD，、电阻Rl—Rs、稳压二极管
vs．、发光二极管LED、单结晶体管vu和继电器KA组成。合上
刀开关Qs，按下启动按钮SB2，则通过L2、厶相以及继电器KA、
热继电器FR、SB．的常闭触点和交流接触器KM线圈构成回路得
电动作。当串联在主电路中的三个主触点闭合时，接通三相电源
使电动机转动，松开SBz，它将在弹簧弹力下恢复到断开位置。
当与SB2并联的交流接触器辅助触点和主触点同时闭合时，KM
线圈仍然通电，并自锁。当要停机时再按一下SB．，该动断触点
一断开，接触器辅助触点和主触点全部断开，电动机切断供电电
源而停止运转。
