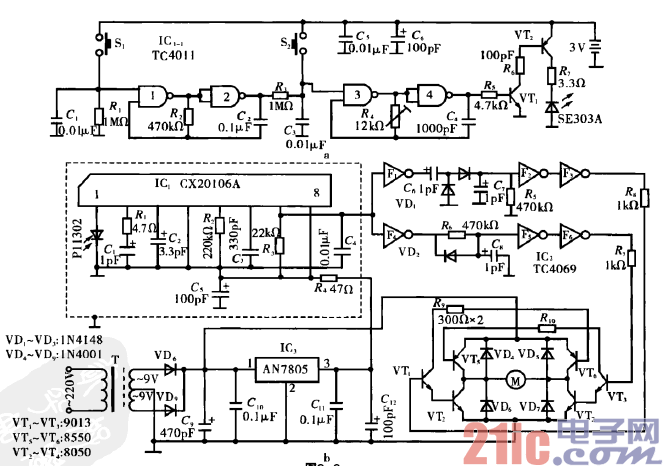

电路工作原理:图a为发射器电路。与非门1、2组成
10 Hz超低频振荡器,与非门3、4组成40 kHz载频振荡器。
VT,、VT2构成高增益放大器。按下S.,SE303A发出被10 Hz超
低频调制的40 kHz红外光。按下S:,SE303A则发出40 kHz红外
光。
图b为接收器电路。电路原理IC.用以对红外光信号进
行接收、放大及解调。ICz (F,~ F6)组成脉冲信号与直流信号鉴
别电路。当Ic,的7脚输出脉冲信号时,能被F,一F,鉴别出,使
F3输出高电平;当Ic,的7脚输出低电平直流信号时,能被F4一
F6鉴别出,使F6输出高电平。VT,、VT2、VT6和VT3、VT4、
、仉构成M正反转驱动电路。
