电机控制电路电源

三相电动机用单相电源的启动电路

三相电动机用单相电源的启动电路
提问者:想搞硬件的实施人员 地点:- 浏览次数:4360 提问时间:08-14 13:19
我有更好的答案
提 交
1条回答
康达LOODER 08-18 00:17

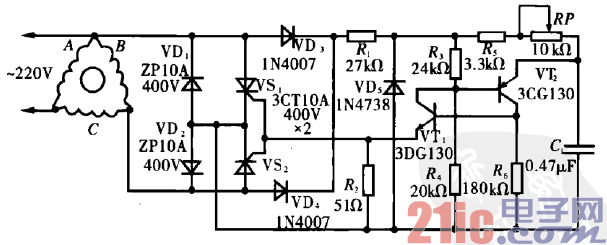

电路工作原理:二极管VD,、VD2及晶闸管vS.、VS2构成双

相电子开关;二极管VD3、VD4构成电源电压全波整流器;电阻

R,和稳压管VDs构成稳压器,为控制电路提供电源;VT,、VT2

构成可控硅触发电路。电子开关的接通时刻由电位器RP调整,

当电位器RP的阻值最小时,电子开关在电动机绕组B上最大电

压时刻即可导通,阻值最大时电子开关截止。电动机启动前,电

位器RP的中心移动端应置于图示下面位置,相应的电流相移最

大,使电动机转轴具有最大的启动力矩。电动机启动后,用电位

器RP将电动机转矩调整在适合负载功率的最佳工作状态。
